émetteur-récepteur 1490nm unimodal 1550nm de module de 80km 2.5Gb/S SFP
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | NuFiber |
| Certification: | CE FCC |
| Numéro de modèle: | SFP-2.5G-BX80D-SM1490 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 paire |
|---|---|
| Détails d'emballage: | 10pcs/plastic sac, 500pcs/carton, taille de carton : 455*328*280mm |
| Délai de livraison: | 1-3 jours de travail |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 100 000 PCs par mois |
|
Détail Infomation |
|||
| Vitesse: | 2.5Gb/s | Longueur d'onde: | 1490nm/1550nm |
|---|---|---|---|
| Distance: | 80km | Connecteur: | LC |
| DDM: | Appui | Type de fibre: | Fibre simple unimodale |
| Alimentation d'énergie: | 3.3V | Compatibilité: | Cisco, Huawei, HP… |
| Fabricant: | Oui | Temp travaillant.: | 0~70℃ |
| Garantie: | 3 ans | ||
| Surligner: | émetteur-récepteur de module de 80km 2.5Gb/S SFP,émetteur-récepteur de module de 2.5Gb/S SFP unimodal |
||
Description de produit
fibre simple 80km unimodaux 1490nm/1550nm LC DDM d'émetteur-récepteur de 2.5Gb/s SFP
Description
Les émetteurs-récepteurs du SFP-2.5G-BX80D-SM1490 de NuFiber sont une haute performance, module rentable qui ont une interface simple d'optique de LC. Ils sont compatibles avec l'accord que l'on peut brancher de Multi-approvisionnement de petit facteur de forme (MSA) et les fonctions de diagnostics de Digital sont disponibles par l'intermédiaire de l'autobus périodique à 2 fils spécifiques dans SFF-8472. La section de récepteur emploie un récepteur d'APD et l'émetteur utilise 1490 un laser du nanomètre DFB, jusqu'au lien 26dB pour bouger pour assurer ce module SONET OC-48/application de CSAD STM -16 80km.
Caractéristiques
- Jusqu'aux liaisons de transmission de données 2.67Gb/s
- Chaud-que l'on peut brancher
- Connecteur simple de LC
- Jusqu'à 80 kilomètres sur 9/125μm SMF
- émetteur de laser de 1490nm DFB
- détecteur photoélectrique de 1550nm APD
- Alimentation d'énergie simple de +3.3V
- Surveillant l'interface conforme avec SFF-8472
- Dissipation de puissance maximum <1w>
- Gamme de température de fonctionnement commerciale industrielle de /Extended/ : -40°C à 85°C/-5°C à 85°C/-0°C à la version 70°C disponible
- RoHS conforme et sans plomb
Applications
- SONET OC-48/CSAD STM -16
- SONET OC-12/CSAD STM -4
- SONET OC-3/CSAD STM -1
- Gigabit Ethernet
- la Manche 1x/2xFibre
Paramètres optiques (= VCC = 3,135 à 3,465 volts SUPÉRIEURS de °C -40 à 85,)
| Paramètre | Symbole | Mn. | Typique | Maximum. | Unité | Note |
| Section d'émetteur : | ||||||
| Longueur d'onde centrale | λc | 1470 | 1490 | 1510 | nanomètre | |
| Largeur spectrale | σ | 1 | nanomètre | |||
| Rapport latéral de suppression de mode | SMSR | 30 | DB | |||
| De puissance de sortie optique | Tacaud | -2 | +3 | dBm | 1 | |
| Rapport d'extinction | ER | 8,2 | DB | |||
| Temps optique de hausse/automne | TR/tf | 260 | picoseconde | 2 | ||
| Bruit relatif d'intensité | RIN | -120 | dB/Hz | |||
|
Frousse produite totale d'émetteur (de crête à crête) |
JTXp-p | 0,07 | UI | |||
|
Frousse produite totale d'émetteur (RMS) |
JTXrms | 0,007 | UI | |||
| Masque d'oeil pour la sortie optique | Conforme avec le masque d'oeil Telcordia GR-253-GORE | |||||
| Section de récepteur : | ||||||
| Longueur d'onde optique d'entrée | λc | 1530 | 1550 | 1570 | nanomètre | |
| Surcharge de récepteur | Pol | -9 | dBm | 3 | ||
| Sensibilité de RX | Sénateur | -28 | dBm | 3 | ||
| RX_LOS affirment | VISIBILITÉ DIRECTE A | -45 | dBm | |||
| RX_LOS De-affirment | VISIBILITÉ DIRECTE D | -29 | dBm | |||
| Hystérésis de RX_LOS | VISIBILITÉ DIRECTE H | 0,5 | DB | |||
| Caractéristiques générales : | ||||||
| Débit | BR | 155 | 2667 | Mb/s | ||
| A mordu le taux d'erreurs | JUJUBES | 10-12 | ||||
| Longueur de lien soutenu maximale sur 9/125μm SMF@2.5Gb /s | LMAX | 80 | kilomètre | |||
| Budget de système total | Livre | 26 | DB | |||
L'information de commande
| Émetteur-récepteur de BiDi SFP | ||
| Numéro de la pièce | Description de produit | |
| émetteur-récepteur de 155Mb/s SFP | ||
| FE-BX20-SM1310/1550 | 155Mbps, SM 20km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| FE-BX40-SM1310/1550 | 155Mbps, SM 40km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| FE-BX80-SM1310/1550 | 155Mbps, SM 80km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| FE-BX100-SM1310/1550 | 155Mbps, SM 120km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| émetteur-récepteur de 1.25Gbps SFP | ||
| GE-BX10-SM1310/1550 | 1.25Gbps, SM 10km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| GE-BX20-SM1310/1550 | 1.25Gbps, SM 20km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| GE-BX40-SM1310/1550 | 1.25Gbps, SM 40km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| GE-BX60-SM1310/1550 | 1.25Gbps, SM 60km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| GE-BX80-SM1310/1550 | 1.25Gbps, SM 80km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| GE-BX100-SM1310/1550 | 1.25Gbps, SM 120km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| émetteur-récepteur de 10Gbps SFP+ | ||
| SFP-10G-BX20-SM1330/1270 | 10Gbps, SM 20km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm | |
| SFP-10G-BX40-SM1330/1270 | 10Gbps, SM 40km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm | |
| SFP-10G-BX60-SM1330/1270 | 10Gbps, SM 60km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm | |
| SFP-10G-BX80-SM1490/1550 | 10Gbps, SM 80km LC, DDM 0°C~+70°C de BiDi 1490nm/1550nm | |
| Émetteur-récepteur de XFP | ||
| XFP-BX20-SM1330/1270 | 10Gbps, SM 20km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm | |
| XFP-BX40-SM1330/1270 | 10Gbps, SM 40km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm | |
| XFP-BX60-SM1330/1270 | 10Gbps, SM 60km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm | |

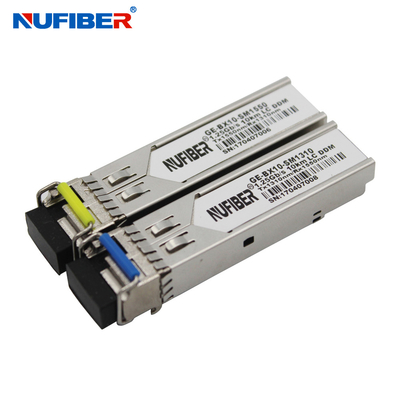

Exposition de produit
