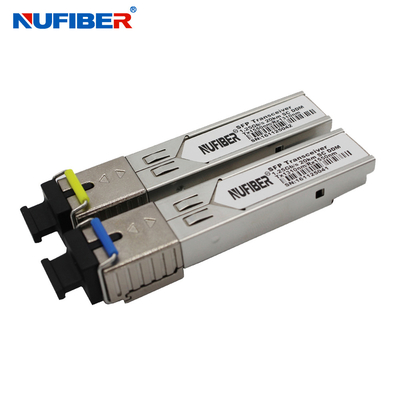

Émetteur-récepteur de WDM 1.25G SFP de Sc 20km de Tx1310nm/Rx1550nm

Émetteur-récepteur de WDM 1.25G SFP de Sc 20km de Tx1310nm/Rx1550nm

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: NuFiber
Certification: CE FCC
Numéro de modèle: GE-BX20-SM1310S

Conditions de paiement et expédition:

Quantité de commande min: 1 paire
Détails d'emballage: 10pcs/plastic sac, 500pcs/carton, taille de carton : 455*328*280mm
Délai de livraison: 1-3 jours de travail
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 100 000 PCs par mois
meilleur prix Contact

Détail Infomation

Vitesse: 1.25Gb/s Longueur d'onde: 1310nm/1550nm
Distance: 20km Connecteur: SC
DDM: Appui Type de fibre: Monomode à fibre unique
Alimentation d'énergie: 3.3V Compatibilité: Cisco, Huawei, HP…
Fabricant: OUI Temp. de travail: 0~70℃
Garantie: 1 ans
Surligner:

Émetteur-récepteur de Sc 20km 1.25G SFP

,

Émetteur-récepteur de Rx1550nm 1.25G SFP

,

Émetteur-récepteur de SFP de gigabit de Tx1310nm

Description de produit

Module de Sc 20km SFP de WDM Tx1310nm/Rx1550nm de l'émetteur-récepteur 1.25G de SFP de gigabit



Description

Les GE-BX20-SM1310S et les GE-BX20-SM1550STransceivers de NuFiber sont une haute performance, module rentable qui ont une interface simple d'optique de Sc. Ils sont compatibles avec l'accord que l'on peut brancher de Multi-approvisionnement de petit facteur de forme (MSA) et les fonctions de diagnostics de Digital sont disponibles par l'intermédiaire de l'autobus périodique à 2 fils spécifiques dans SFF-8472. La section de récepteur emploie un récepteur de PIN et l'émetteur utilise un laser de point de gel de 1310 nanomètre, jusqu'au lien 14dB pour bouger pour assurer cette application de l'Ethernet 20km du module 1000Base-LX.



Caractéristiques



  • Jusqu'aux liaisons de transmission de données 1.25Gb/s
  • Chaud-que l'on peut brancher
  • Connecteur simple de Sc
  • Jusqu'à 20 kilomètres sur 9/125μm SMF
  • émetteur de laser du point de gel 1310nm
  • détecteur photoélectrique de PIN 1550nm
  • Alimentation d'énergie simple de +3.3V
  • Surveillant l'interface conforme avec SFF-8472
  • Puissance maximum <1w>
  • Gamme de température de fonctionnement commerciale industrielle de /Extended/ : -40°C à 85°C/-5°C à 85°C/-0°C à la version 70°C disponible
  • RoHS conforme et sans plomb



Applications

  • Ethernet 1000Base-LX
  • Métro/réseaux d'Access
  • la Manche 1×Fiber
  • D'autres liens optiques



Paramètres optiques (= VCC = 3,135 à 3,465 volts SUPÉRIEURS de °C -40 à 85,)

Paramètre Symbole Mn. Typique Maximum. Unité Note
Section d'émetteur :
Longueur d'onde centrale λc 1270 1310 1600 nanomètre
Largeur spectrale (RMS) σRMS     4 nanomètre
De puissance de sortie optique Tacaud -9   -3 dBm 1
Rapport d'extinction ER 9     DB
Temps optique de hausse/automne TR/tf     260 picoseconde 2
Bruit relatif d'intensité RIN     -120 dB/Hz
Contribution totale de frousse TX Δ TJ     0,284 UI 3
Masque d'oeil pour la sortie optique Conforme avec IEEE802.3 z (sécurité des lasers de classe 1)
Section de récepteur :
Longueur d'onde optique d'entrée λc 1530 1550 1570 nanomètre
Surcharge de récepteur Pol -3     dBm 4
Sensibilité de RX Sénateur     -24 dBm 4
RX_LOS affirment VISIBILITÉ DIRECTE A -40     dBm
RX_LOS De-affirment VISIBILITÉ DIRECTE D     -25 dBm
Hystérésis de RX_LOS VISIBILITÉ DIRECTE H 0,5     DB
Caractéristiques générales :
Débit BR   1,25   Gb/s
A mordu le taux d'erreurs JUJUBES     10-12
Longueur de lien soutenu de maximum sur 9/125μm SMF@1.25Gb /s LMAX   20   kilomètre
Budget de système total Livre 14     DB



























































L'information de commande



Émetteur-récepteur de BiDi SFP
Numéro de la pièce Description de produit
émetteur-récepteur de 155Mb/s SFP
FE-BX20-SM1310/1550 155Mbps, SM 20km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm
FE-BX40-SM1310/1550 155Mbps, SM 40km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm
FE-BX80-SM1310/1550 155Mbps, SM 80km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm
FE-BX100-SM1310/1550 155Mbps, SM 120km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm
émetteur-récepteur de 1.25Gbps SFP
GE-BX10-SM1310/1550 1.25Gbps, SM 10km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm
GE-BX20-SM1310/1550 1.25Gbps, SM 20km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm
GE-BX40-SM1310/1550 1.25Gbps, SM 40km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm
GE-BX60-SM1310/1550 1.25Gbps, SM 60km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm
GE-BX80-SM1310/1550 1.25Gbps, SM 80km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm
GE-BX100-SM1310/1550 1.25Gbps, SM 120km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm
émetteur-récepteur de 10Gbps SFP+
SFP-10G-BX20-SM1330/1270 10Gbps, SM 20km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm
SFP-10G-BX40-SM1330/1270 10Gbps, SM 40km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm
SFP-10G-BX60-SM1330/1270 10Gbps, SM 60km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm
SFP-10G-BX80-SM1490/1550 10Gbps, SM 80km LC, DDM 0°C~+70°C de BiDi 1490nm/1550nm
Émetteur-récepteur de XFP
XFP-BX20-SM1330/1270 10Gbps, SM 20km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm
XFP-BX40-SM1330/1270 10Gbps, SM 40km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm
XFP-BX60-SM1330/1270 10Gbps, SM 60km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm



Exposition de produit





Émetteur-récepteur de WDM 1.25G SFP de Sc 20km de Tx1310nm/Rx1550nm 0Émetteur-récepteur de WDM 1.25G SFP de Sc 20km de Tx1310nm/Rx1550nm 1

Émetteur-récepteur de WDM 1.25G SFP de Sc 20km de Tx1310nm/Rx1550nm 2

Émetteur-récepteur de WDM 1.25G SFP de Sc 20km de Tx1310nm/Rx1550nm 3Émetteur-récepteur de WDM 1.25G SFP de Sc 20km de Tx1310nm/Rx1550nm 4

Packaing et expédition

Émetteur-récepteur de WDM 1.25G SFP de Sc 20km de Tx1310nm/Rx1550nm 5





Émetteur-récepteur de WDM 1.25G SFP de Sc 20km de Tx1310nm/Rx1550nm 6



Exposition d'usine



Émetteur-récepteur de WDM 1.25G SFP de Sc 20km de Tx1310nm/Rx1550nm 7Émetteur-récepteur de WDM 1.25G SFP de Sc 20km de Tx1310nm/Rx1550nm 8
