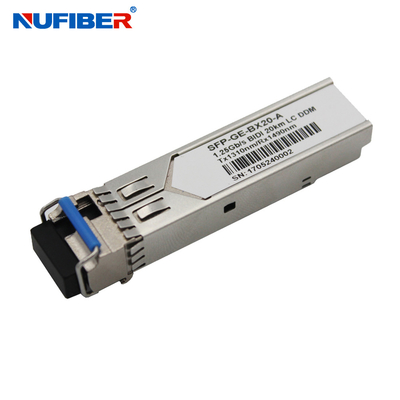

Module unimodal 1310nm 1490nm 20km de fibre de SFP pour le signal à grande vitesse
Détails sur le produit:
Lieu d'origine: | La Chine |
Nom de marque: | NuFiber |
Certification: | CE FCC |
Numéro de modèle: | GE-BX20-SM1310/1490 |
Conditions de paiement et expédition:
Quantité de commande min: | 1 morceau |
---|---|
Détails d'emballage: | 10pcs/plastic sac, 200pcs/carton |
Délai de livraison: | 1-3 jours de travail |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 100 000 PCs par mois |
Détail Infomation |
|||
Vitesse: | 1.25Gbs | Longueur d'onde: | Tx1310nmRx1550nm |
---|---|---|---|
Distance: | 20km | Connecteur: | LC |
DDM: | Appui | Type de fibre: | Fibre de fibre unimodale |
Alimentation d'énergie: | 3.3V | Compatibilité: | Cisco, Huawei, HP… |
Fabricant: | Oui | Temp travaillant.: | 0~70℃ |
Garantie: | 3 ans | ||
Surligner: | Module unimodal 1310nm de fibre de SFP,Module 1310nm 20km de fibre de SFP |
Description de produit
fibre simple 20km unimodaux 1310nm/1490nm LC DDM d'émetteur-récepteur de 1.25Gb/s SFP
Description
L'émetteur-récepteur du GE-BX20-SM1310/1490 de NuFiber est une haute performance, module rentable qui ont une interface duplex d'optique de LC. Le C.A. standard a couplé CML pour les signaux à grande vitesse de signal et de contrôle et de moniteur de LVTTL. La section de récepteur emploie un récepteur de PIN et l'émetteur utilise un laser de point de gel de 1310 nanomètre, jusqu'au lien 15dB pour bouger pour assurer cette application de l'Ethernet 20km du module 1000Base.
Caractéristiques
- Jusqu'aux liaisons de transmission de données 1.25Gb/s
- Chaud-que l'on peut brancher
- Connecteur duplex de LC
- Jusqu'à 20km sur 9/125μm MMF
- émetteur de laser du point de gel 1310nm
- détecteur photoélectrique de PIN 1490nm
- Alimentation d'énergie simple de +3.3V
- Surveillant l'interface conforme avec SFF-8472
- Puissance maximum <1w>
- Gamme de température de fonctionnement commerciale industrielle de /Extended/ : -40°C à 85°C/-5°C à 85°C/-0°C à la version 70°C disponible
- RoHS conforme et sans plomb
Applications
- Métro/réseaux d'Access
- 1,25 Ethernet de Gb/s 1000Base-LX
- la Manche 1×Fiber
- D'autres liens optiques
Paramètres optiques (= VCC = 3,135 à 3,465 volts SUPÉRIEURS de °C -40 à 85,)
Paramètre | Symbole | Mn. | Typique | Maximum. | Unité | Note |
Section d'émetteur : | ||||||
Longueur d'onde centrale | λc | 1270 | 1310 | 1360 | nanomètre | |
Largeur spectrale (RMS) | σRMS | 3 | nanomètre | |||
De puissance de sortie optique | Tacaud | -9 | -3 | dBm | 1 | |
Rapport d'extinction | ER | 8,2 | DB | |||
Temps optique de hausse/automne | TR/tf | 260 | picoseconde | 2 | ||
Bruit relatif d'intensité | RIN | -120 | dB/Hz | |||
Masque d'oeil de sortie | Conforme avec IEEE802.3 z (sécurité des lasers de classe 1) | |||||
Section de récepteur : | ||||||
Longueur d'onde optique d'entrée | λc | 1260 | 1360 | nanomètre | ||
Surcharge de récepteur | Pol | -3 | dBm | 4 | ||
Sensibilité de RX | Sénateur | -24 | dBm | 4 | ||
RX_LOS affirment | VISIBILITÉ DIRECTE A | -35 | dBm | |||
RX_LOS De-affirment | VISIBILITÉ DIRECTE D | -25 | dBm | |||
Hystérésis de RX_LOS | VISIBILITÉ DIRECTE H | 0,5 | DB | |||
Caractéristiques générales : | ||||||
Débit | BR | 1,25 | Gb/s | |||
A mordu le taux d'erreurs | JUJUBES | 10-12 | ||||
Longueur de lien soutenu maximale sur 9/125μm SMF@1.25Gb /s | LMAX | 20 | kilomètre | |||
Budget de système total | Livre | 15 | DB |
L'information de commande
Double émetteur-récepteur de SFP de fibre | |
Numéro de la pièce | Description de produit |
émetteur-récepteur de 155Mbp/s SFP | |
FE-SX-MM850 | 155Mbps, 850nm millimètre 2km double LC, DDM 0°C~+70°C |
FE-SX-MM1310 | 155Mbps, 1310nm millimètre 2km double LC, DDM 0°C~+70°C |
FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km double LC, DDM 0°C~+70°C |
FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km double LC, DDM 0°C~+70°C |
FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km double LC, DDM 0°C~+70°C |
FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km double LC, DDM 0°C~+70°C |
émetteur-récepteur de 1.25Gbps SFP | |
GE-SX-MM850 | 1.25Gbps, 850nm millimètre 500m double LC, DDM 0°C~+70°C |
GE-SX-MM1310 | 1.25gbps, 1310nm millimètre 2km double LC, DDM 0°C~+70°C |
GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km double LC, DDM 0°C~+70°C |
GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km double LC, DDM 0°C~+70°C |
GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km double LC, DDM 0°C~+70°C |
GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km double LC, DDM 0°C~+70°C |
GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km double LC, DDM 0°C~+70°C |
émetteur-récepteur de 10Gbps SFP | |
SFP+-10GB-SR | fibre LC 850nm 300M de mode multi de SR de 10G SFP+ double |
SFP+-10GB-LRM | fibre LC 1310nm 220M de mode multi de 10G SFP+ LRM double |
SFP+-10GB-LR | fibre LC 1310nm 20km de mode unitaire de 10G SFP+ LR double |
SFP+-10GB-ERM | fibre LC 1310nm 40km de mode unitaire de 10G SFP+ER double |
SFP+-10GB-ER | fibre LC 1550nm 40km de mode unitaire de 10G SFP+ER double |
SFP+-10GB-ZR | fibre LC 1550nm 80km de mode unitaire de 10G SFP+ZR double |
SFP+10G40-CWDM | 1470 ~1610nm CWDM SFP+ 40km |
SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
SFP+10G40-DWDM | DWDM SFP+ 40km |
SFP+10G80-DWDM | DWDM SFP+ 80km |
Émetteur-récepteur de XFP | |
XFP-10G-SR | fibre LC 850nm 300M de mode multi de SR de 10G XFP double |
XFP-10G-LRM | fibre LC 1310nm 10kM de mode unitaire de 10G XFP LRM double |
XFP-10G-LR | fibre LC 1310nm 20km de mode unitaire de 10G XFP LR double |
XFP-10G-ER | fibre LC 1550nm 40km de mode unitaire de 10G XFP ER double |
XFP-10G-ZR | fibre LC 1550nm 80km de mode unitaire de ZR de 10G XFP double |
Émetteur-récepteur de CWDM DWDM | |
XFP-CWDM-40xx | 1470 ~1610nm CWDM XFP 40km |
XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
XFP-DWDM-40xx | DWDM XFP 40km |
XFP-DWDM-80xx | DWDM XFP 80km |
XFP-DWDM-100xx | DWDM XFP100km |
