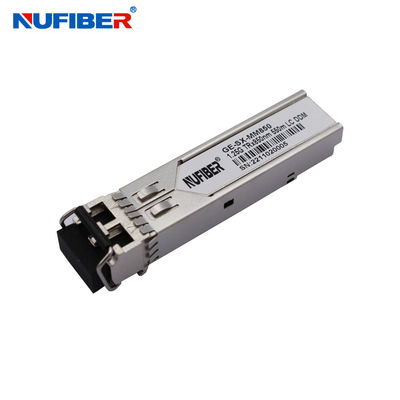

Module SFP 1.25G MMF duplex 850nm 550m LC DDM compatible avec Cisco
Détails sur le produit:
| Lieu d'origine: | China |
| Nom de marque: | NuFiber |
| Certification: | CE FCC |
| Numéro de modèle: | GE-SX-MM850 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 piece |
|---|---|
| Détails d'emballage: | 10pcs/plastic bag, 200pcs/carton |
| Délai de livraison: | 1-3 work days |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 100,000 pcs per month |
|
Détail Infomation |
|||
| Speed: | 1.25Gbs | Wavelength: | 850nm |
|---|---|---|---|
| Distance: | 0.55KM | Connector: | LC |
| DDM: | Support | Fiber Type: | Multimode Dual fiber |
| Power Supply: | 3.3V | Compatibility: | Cisco, Huawei, HP... |
| Manufacturer: | Yes | Working Temp.: | 0~70℃ |
| Warranty: | 1 years | ||
Description de produit
Module SFP 1.25G MMF duplex 850nm 550m LC DDM compatible avec Cisco
Définition
L'émetteur-récepteur GE-SX-MM850 de NuFiber est un module rentable à haute performance doté d'une interface optique LC duplex.CML couplée à courant alternatif standard pour les signaux à grande vitesse et les signaux LVTTL de commande et de surveillance. La section récepteur utilise un récepteur PIN et l'émetteur utilise un laser VCSEL de 850 nm, jusqu'à 9 dB de débit de liaison pour assurer cette application de module 1000Base Ethernet 550m.
Caractéristiques
- Jusqu'à 1,25 Gb/s Liens de données
- à prise à chaud
- Connecteur LC duplex
- Jusqu'à 550 m sur une FMM de 50/125 μm
- Émetteur laser VCSEL de 850 nm
- Énergie unique +3,3 V
- Interface de surveillance conforme à la norme SFF-8472
- Puissance maximale < 1 W
- Plage de température de fonctionnement industrielle/étendue/commerciale: -40°C à 85°C/-5°C à 85°C/-0°C à 70°C Version disponible
- Conforme à la directive RoHS et sans plomb
Applications
- Réseaux de métro/accès
- 1.25 Gb/s Ethernet 1000Base-SX
- 1 × Canal à fibre
- Autres liaisons optiques
Paramètres optiquesOpération=- Quaranteà85- Je ne sais pas.C, VCC = 3.135À trois.465Volts)
| Paramètre | Le symbole | - Je vous en prie.. | Typique | Je suis désolé.. | Unité | Nom de l'entreprise |
| Section émetteur: | ||||||
| Longueur d'onde centrale | Lc | 840 | 850 | 860 | Nm | |
| Largeur spectrale (RMS) | σRMS | 0.85 | Nm | |||
| Puissance de sortie optique | PJe suis sorti. | - 9 | - 3 | dBm | 1 | |
| Taux d'extinction | Urgence | 8.2 | dB | |||
| Temps de montée/baisse optique | tR/ tf | 260 | ps | 2 | ||
| Intensité relative du bruit | RIN | - 120 | dB/Hz | |||
| Masque oculaire de sortie | Conforme à la norme IEEE802.3 z (sécurité laser de classe 1) | |||||
| Section du récepteur: | ||||||
| Longueur d'onde d'entrée optique | Lc | 770 | 860 | Nm | ||
| Surcharge du récepteur | PIl | 0 | dBm | 4 | ||
| Sensibilité au RX | Le Sen | - 18 ans. | dBm | 4 | ||
| RX_LOS affirmer | Les résultatsUne | - 29 ans | dBm | |||
| RX_LOS Désaffirmation | Les résultatsD | - 19 | dBm | |||
| Hystérésis RX_LOS | Les résultatsH est | 0.5 | dB | |||
| Spécifications générales: | ||||||
| Taux de données | BR | 1.25 | En Gb/s | |||
| Taux d'erreur en bits | RSE | 10- 12 ans | ||||
| Max. Longueur de liaison prise en charge sur MMF 50/125μm@1,25Gb/s | LMaximum | 550 | - Je vous en prie | |||
| Budget total du système | LB | 8 | dB | |||
Informations relatives à la commande
| SFP à double fibreÉmetteur-récepteur | |
| Numéro de la partie | Description du produit |
| 155 Mbp/s SFPÉmetteur-récepteur | |
| Le modèle de référence est le modèle de référence. | 155 Mbps, 850 nm MM 2 km double LC, DDM 0°C~+70°C |
| Les produits de la catégorie 1 doivent être présentés dans la liste ci-dessous: | 155 Mbps, 1310 nm MM 2 km double LC, DDM 0°C à + 70°C |
| Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. | 155 Mbps, 1310 nm SM 20 km Double LC, DDM 0°C à + 70°C |
| Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. | 155 Mbps, 1310nm SM 40km Double LC, DDM 0°C ~ + 70°C |
| Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. | 155 Mbps, 1550nm SM 80km Double LC, DDM 0°C à +70°C |
| Le système de mesure de la température doit être conforme à l'annexe I. | 155 Mbps, 1550 nm SM 120 km Double LC, DDM 0°C à + 70°C |
| 1.25 Gbps SFPÉmetteur-récepteur | |
| Le nombre de pièces de rechange doit être déterminé en tenant compte de l'état des pièces de rechange. | 1.25Gbps, 850nm MM 500m Double LC, DDM 0°C à + 70°C |
| Le produit doit être présenté dans les conditions suivantes: | 1.25 Gbps, 1310 nm MM 2 km Double LC, DDM 0°C à + 70°C |
| Les données de l'échantillon sont fournies à l'échantillon. | 1.25Gbps, 1310nm SM 20km Double LC, DDM 0°C à + 70°C |
| Les données sont fournies à l'adresse suivante: | 1.25 Gbps, 1310nm SM 40km double LC, DDM 0°C à +70°C |
| Les données sont fournies à l'échantillon. | 1.25Gbps, 1550nm SM 60km Double LC, DDM 0°C à + 70°C |
| Les données sont fournies à l'échantillon. | 1.25Gbps, 1550nm SM 80km Double LC, DDM 0°C à + 70°C |
| Les données sont fournies à l'échantillon. | 1.25Gbps, 1550nm SM 120km Double LC, DDM 0°C à + 70°C |
| SFP de 10 GbpsÉmetteur-récepteur | |
| Le nombre d'équipements utilisés est le suivant: | 10G SFP+ SR Multi mode double fibre LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Multi mode à double fibre LC 1310nm 220M |
| SFP+-10GB-LR, sous forme d'un écran | 10G SFP+ LR mode unique à double fibre LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Mode unique à double fibre LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER mode unique à double fibre LC 1550nm 40km |
| Le nombre de points de contact est le suivant: | 10G SFP+ZR mode unique à double fibre LC 1550nm 80km |
| Les données de référence sont fournies à l'adresse suivante: | 1470 ~ 1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590 à 1610 nm CWDM SFP+ 80 km |
| Le système de transmission de données est un système de transmission de données de type SFP. | SFP+ DWDM 40 km |
| Le système de détection de l'émission de CO2 est utilisé. | SFP+ 80 km |
| XLe PFCÉmetteur-récepteur | |
| XFP- 10G-SR | 10G XFP SR Multi mode à double fibre LC 850nm 300M |
| XFP- 10G-LRM | 10G XFP LRM mode unique à double fibre LC 1310nm 10km |
| XFP-10G-LR | 10G XFP LR mode unique à double fibre LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Mode unique à double fibre LC 1550nm 40km |
| XFP- 10G-ZR | 10G XFP ZR mode unique à double fibre LC 1550nm 80km |
| Transcepteur CWDM DWDM | |
| XFP-Pour les appareils de surveillance des données: | 1470 ~ 1610 nm CWDM XFP 40 km |
| XFP-Pour les appareils de surveillance des données: | 1470 ~ 1570nm CWDM XFP 80 km |
| XFP-Pour les appareils de surveillance des données: | 1590 à 1610 nm CWDM XFP 80 km |
| XFP-Le nombre de points d'intervention est le suivant: | DWDM XFP 40 km |
| XFP-Le nombre d'émetteurs-récepteurs | DWDM XFP 80 km |
| XFP-Le nombre d'émetteurs-récepteurs | Le débit de la transmission est supérieur ou égal à 100 km. |
Affichage du produit
