| Nombre De Pièces: | 1 morceau |
| Emballage Standard: | 10pcs/plastic sac, 200pcs/carton |
| Période De Livraison: | 2 ou 3 jours |
| Méthode De Paiement: | T/T, Western Union |
| Capacité D'approvisionnement: | 1000 morceaux/semaine |

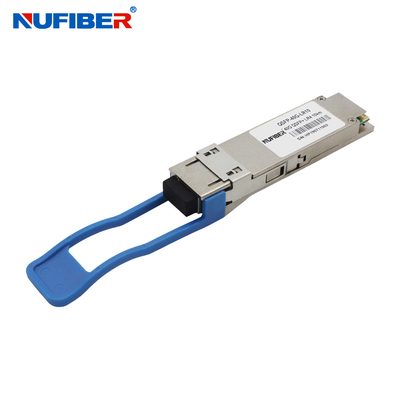

QSFP-40G-LR4 40Gb/s Transcepteur QSFP+ 10km 1310nm SMF module optique LC duplex compatible avec Cisco Huawei HP
Émetteur-récepteur QSFP+ de 40 Gbps à 10 km
Coupe à chaud, connecteur LC duplex, mode unique
Description du produit
Le QSFP-40G-LR4 est un module émetteur-récepteur conçu pour des applications de communication optique de 10 km. La conception est conforme à 40GBASE-LR4 de la norme IEEE P802.3ba.Le module convertit 4 canaux d'entrée (ch) de données électriques de 10 Gb/s en 4 signaux optiques CWDM, et les multiplexe en un seul canal pour une transmission optique de 40 Gb/s. À l'inverse, du côté du récepteur, le module démultiplique optiquement une entrée de 40 Gb/s en 4 canaux de signaux CWDM,et les convertit en données électriques de sortie à 4 canaux.
Les longueurs d'onde centrales des 4 canaux CWDM sont 1271, 1291, 1311 et 1331 nm en tant que membres
de la grille de longueur d'onde CWDM définie dans l'UIT-T G694.2Il contient un connecteur LC duplex pour
L'interface optique et un connecteur à 38 broches pour l'interface électrique.
pour la dispersion dans le système à longue distance, la fibre mono-mode (SMF) doit être appliquée dans ce module.
Principales caractéristiques
Conception MUX/DEMUX de 4 voies CWDM |
Jusqu'à 11,2 Gbps de bande passante par canal |
Largeur de bande globale > 40 Gbps |
Connecteur LC duplex |
Conforme à la norme 40G Ethernet IEEE802.3ba et à la norme 40GBASE-LR4 |
Conforme à la norme MSA QSFP |
Transmission allant jusqu'à 10 km |
Conforme aux débits de données QDR/DDR en bande infini |
Fonctionnement d'une seule alimentation +3,3 V |
Fonctions de diagnostic numérique intégrées |
Plage de température de 0 à 70 °C |
Conforme à la directive RoHS |
Application
De rack à rack |
Centres de données Commutateurs et routeurs |
Réseaux de métro |
Commutateurs et routeurs |
Les connexions Ethernet 40G BASE-LR4 |
Paramètres optiquesOpération= de 0 à 70- Je ne sais pas.C, VCC= 3.13À trois.47 volts)
| Paramètre | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | J'en suis sûre. |
| Émetteur | ||||||
| Assignation de la longueur d'onde | L0 | 1264.5 | 1271 | 1277.5 | Nm | |
| L1 | 1284.5 | 1291 | 1297.5 | Nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | Nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | Nm | ||
| Ratio de suppression en mode latéral | SMSR | 30 | - | - | dB | |
| Puissance de lancement moyenne totale | PT | - | - | 8.3 | dBm | |
| Puissance de lancement moyenne par voie | - 7 ans | - | 2.3 | dBm | ||
| Différence de puissance de lancement entre deux voies (OMA) | - | - | 6.5 | dB | ||
| Amplitude de modulation optique, chaque voie | OMA | - 4 | +3 et plus.5 | dBm | ||
| Puissance de lancement en OMA moins | ||||||
Sanction pour émetteur et dispersion | - Il y en a 4.8 | - | dBm | |||
| TDP, chaque voie | TDP | 2.3 | dB | |||
| Taux d'extinction | Urgence | 3.5 | - | - | dB | |
Définition du masque oculaire émetteur {X1, | Je ne sais pas.25, 0.4, 0.45, 0.25, 0.28, 0,4 | |||||
| Tolérance à la perte de retour optique | - | - | 20 | dB | ||
Informations relatives à la commande
| Pour les appareils de type SFP-40, voir point 4. | Connecteur MPO/MTP de 40 Gb/s à 150 m, mode multi, 850 nm |
| Le modèle QSFP-40G-LR4 | Connecteur LC duplex de 10 km à 40 Gbps, mode unique,1270 à 1330 nm |
| Pour les appareils de type SFP-40. | 40 Gb/s 40 km connecteur LC duplex, mode unique,1270 à 1330 nm |
| Le modèle QSFP-40G-LR-S | connecteur MPO PSM4 de 40 Gb/s 2 km, mode unique,1310 nm |
| Le modèle QSFP-40G-LR-S | connecteur MPO PSM4 de 40 Gb/s à 10 km, mode unique,1310 nm |
| Les caractéristiques de l'appareil sont les suivantes: | Connecteur LC duplex de 40 Gb/s à 150 m, mode multi (OM3)1270 à 1330 nm |
| Les caractéristiques de l'appareil sont les suivantes: | Connecteur LC duplex de 2 km à 40 Gb/s, mode unique,1270 à 1330 nm |
Affichage des produits
|
|
