| Nombre De Pièces: | 1 morceau |
| Emballage Standard: | plat 4pcs/plastic, |
| Période De Livraison: | Dans 1-3 jours de travail |
| Méthode De Paiement: | L/C, T/T, , carte de crédit |
| Capacité D'approvisionnement: | 10 000 PCs par mois |
(QSFP28-100G-LR4)

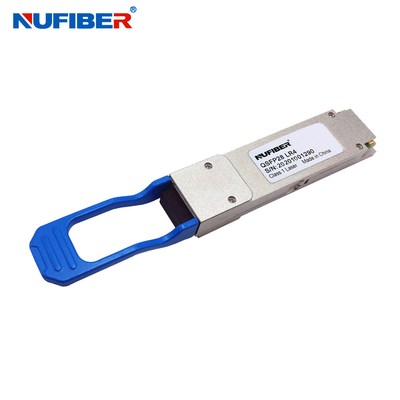

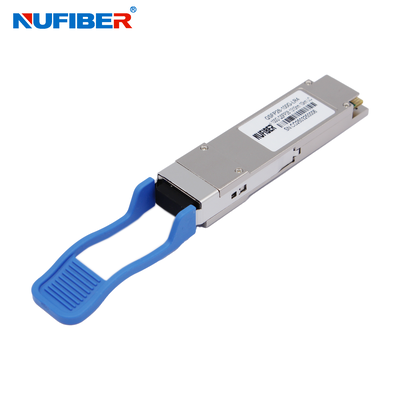

QSFP28-100G-LR4 100Gb/s QSFP28 10KM 1310nm LC Transceiver Optique Compatible Cisco Huawei
Hot Pluggable, Connecteur LC Duplex, Monomode
1270 nm, 1290 nm, 1310 nm et 1330 nm
Le QSFP28-100G-LR4 est un module émetteur-récepteur conçu pour les applications de communication optique sur 10 km. La conception est conforme à la norme IEEE 802.3-2012 Clause 88 100GbASE-LR4, à la norme électrique IEEE 802.3bm CAUI-4 chip to module et à la norme ITU-T G.959.1-2012-02. Le module convertit 4 canaux d'entrée (ch) de données électriques de 25,78 Gbps à 27,95 Gbps en 4 voies de signaux optiques, et les multiplexe en un seul canal pour une transmission optique de 100 Gb/s. Inversement, côté récepteur, le module démultiplexe optiquement une entrée de 100 Gb/s en 4 voies de signaux, et les convertit en 4 voies de données électriques de sortie.
Les longueurs d'onde centrales des 4 voies sont de 1270 nm, 1290 nm, 1310 nm et 1330 nm. Il contient un connecteur LC duplex pour l'interface optique et un connecteur 38 broches pour l'interface électrique. Pour minimiser la dispersion optique dans les systèmes longue distance, une fibre monomode (SMF) doit être utilisée avec ce module.
Caractéristiques
Applications
Paramètres Optiques
| Paramètre | Symbole | Min | Typ | Max | Unité | Note | |
| Débit de données par canal | - | 25,78125 | Gbps | ||||
| Consommation électrique | - | 2,5 | 3,5 | W | |||
| Courant d'alimentation | Icc | 0,75 | 1,0 | A | |||
| Tension d'entrée/sortie de contrôle-Haute | VIH | 2,0 | Vcc | V | |||
| Tension d'entrée/sortie de contrôle-Basse | VIL | 0 | 0,7 | V | |||
| Gigue inter-canaux | TSK | 150 | Ps | ||||
| Durée RESETL | 10 | Us | |||||
| Temps de désactivation RESETL | 100 | ms | |||||
| Temps de mise sous tension | 100 | ms | |||||
| Émetteur | |||||||
| Tolérance de tension de sortie différentielle | 0,3 | 4 | V | 1 | |||
| Tolérance de tension de mode commun | 15 | mV | |||||
| Tension différentielle d'entrée d'émission | VI | 120 | 1200 | mV | |||
| Impédance différentielle d'entrée d'émission | ZIN | 80 | 100 | 120 | |||
| Gigue d'entrée dépendante des données | DDJ | 0,1 | UI | ||||
| Gigue totale d'entrée de données | TJ | 0,28 | UI | ||||
| Récepteur | |||||||
| Tolérance de tension de sortie différentielle | 0,3 | 4 | V | ||||
| Tension de sortie différentielle Rx | Vo | 600 | 800 | mV | |||
| Tension de montée et de descente de sortie Rx | Tr/Tf | 35 | ps | 1 | |||
| Gigue totale | TJ | 0,7 | UI | ||||
| Gigue déterministe | DJ | 0,42 | UI | ||||
Informations de commande
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103,1 Gbp | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103,1 Gbp | 1310nm | SMF | LC duplex | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 103,1 Gbps | 1310nm | SMF | LC Duplex | 25km-40km | 4x EML |
| QSFP28-100G-PSM4 | 103,1 Gbp | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103,1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103,1 Gbp | CWDM | SMF | LC duplex | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103,1 Gbp | CWDM | SMF | LC duplex | 10km | DML CWDM |
| 1271~1331nm | ||||||
Produits Montrés
Applications :
Présentation de l'usine
Emballage et Expédition
Video
