Publication périodique de Sc RS485 RS422 RS232 du SM 1310nm 20KM au convertisseur optique de fibre
Détails sur le produit:
| Lieu d'origine: | Shenzhen, Chine (continent) |
| Nom de marque: | Nufiber |
| Certification: | CE |
| Numéro de modèle: | GM168SM-C20 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 paire |
|---|---|
| Détails d'emballage: | L'emballage de carton, les produits sont emballés dans la norme internationale. Chaque carton est ga |
| Délai de livraison: | 1-3 jours ouvrables après paiement |
| Conditions de paiement: | T/T, Western Union, carte de crédit |
| Capacité d'approvisionnement: | 10000 paires par mois |
|
Détail Infomation |
|||
| Interface: | RS232/422/485 | Type de fibre: | Duplex de SM |
|---|---|---|---|
| Distance: | 20km | Longueur d'onde: | 1310nm |
| Connecteur de fibre: | Sc | Alimentation d'énergie: | 9-40V |
| Dimension: | 100mm*69mm*22mm | Matériel: | Caisse de fer |
| La température fonctionnante: | ℃ 0~50 | Garantie: | 12Months |
| Surligner: | Publication périodique de Sc RS232 au convertisseur de fibre,Publication périodique de SM au convertisseur optique de fibre,Publication périodique RS422 au convertisseur optique de fibre |
||
Description de produit

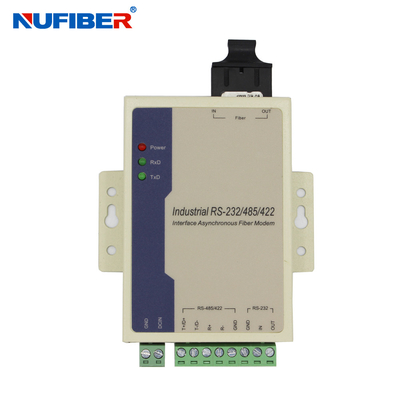

Publication périodique GM168SM-C20 au convertisseur RS485/422/232 de fibre modem de fibre de Sc du mode unitaire 1310nm 20km de fibre de convertisseur de fibre au double
Directive de représentation
Interface : appui EIARS-232, 485, norme 422
Taux : 0-500Kbps
Transmettez la distance : RS-232 port 15m, RS-485/422 port 1500m, 2KM à plusieurs modes de fonctionnement gauches optiques, 20KM unimodaux
Environnement de travail : 0℃ à 60℃
Directive d'aspect
Type d'interface : TB de 8 bits, interface bien choisie à plusieurs modes de fonctionnement de ST/SC/FC, interface bien choisie unimodale de FC/SC/ST
L*W*H : 100mm*69mm*22mm
Shell : Fer
Couleur : Blanc
Poids : 230g
Le Pin définissent
Interface de puissance
LA terre --------- La terre
DCIN --------- entrée 9-40V
Interface de fibre optique
DANS --------- Entrée de fibre optique
SORTIE --------- Sortie de fibre optique
Port RS-485/422
T+/D+ --------- RS-422 envoient + RS-485 +
T-/D- --------- RS-422 envoient -/RS-485-
R+ --------- RS-422 a reçu +
R- -------- RS-422 a reçu –
LA terre --------- La terre
Port RS-232
DANS --------- Entrée RS-232
SORTIE --------- Sortie RS-232
LA terre --------- La terre
Le voyant de signalisation expliquer
Puissance : Indication de puissance
RxD : L'interface de fibre optique reçoivent l'indication
TxD : L'interface de fibre optique envoient l'indication
Aperçu
Le model 168 est une sorte de plus de fibre optique MODEM d'interface de fonction et d'économie RS-232/485/422. C'est le meilleur choix pour relier RTU contrôleur POUR ACCUEILLIR ou de SCADA. Il a employé la fibre optique comme milieu de transfert, augmentent la fonction de transfert du système. Le matériel de transmission s'abstiennent menace efficace à la grève surprise, montée subite, électromagnétisme déranger sous l'environnement de scurviness.
Fonction et caractéristique
a) Interface de soutien RS-232/RS-485/RS-422
b) Asynchrone, point par point, taux jusqu'à 120Kbps
c) Entrée de volt de C.C de soutien 9V~40V, consommation 2W
d) protection de la montée subite 1500W, protection 15KV statique
e) Noeud de soutien 32 du port RS-485/422 (noeud bien choisi de main-tailleur 128 de boîte)
f) Longueur d'onde fonctionnante : 1310nm
g) Le taux de signal d'essai automatique, l'automobile zéro de retard transmettent
Applications
Produits
L'information de commande
|
Modèle non. |
Spécifications |
|
GM168MM-C2 |
RS232/485/422 À LA FIBRE, à plusieurs modes de fonctionnement conjuguent |
|
GM168SM-C20 |
RS232/485/422 À LA FIBRE, double fibre de mode unitaire, 20KM, Sc |
|
GM168SM-C40 |
RS232/485/422 À LA FIBRE, double fibre de mode unitaire, 40KM, Sc |
|
GM168SM-C20/B1B2 |
RS232/485/422 À LA FIBRE, fibre simple de mode unitaire, 20KM, Sc |
|
GM168SM-C40/B1B2 |
RS232/485/422 À LA FIBRE, fibre simple de mode unitaire, 40KM, Sc |
