| Nombre De Pièces: | 1 morceau |
| Emballage Standard: | plat 4pcs/plastic, |
| Période De Livraison: | Dans 1-3 jours de travail |
| Méthode De Paiement: | L/C, T/T, Western Union, carte de crédit |
| Capacité D'approvisionnement: | 10 000 PCs par mois |

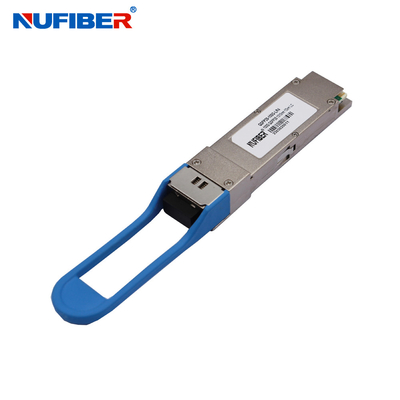

Module d'émetteur-récepteur optique compatible Huawei 100G QSFP28 LR4 20KM
100G QSFP28 LR4 10KM LC Transcepteur optique avec qsfp 100g cwdm4 support cisco huawei finisar
Pour les appareils de type SLR, les caractéristiques suivantes sont utilisées:
Émetteur-récepteur QSFP28 de 100 Gb/s 20 km
Coupe à chaud, connecteur LC duplex, mode unique
1270 nm, 1290 nm, 1310 nm et 1330 nm
Le QSFP28-100G-LR4 est un module émetteur-récepteur conçu pour des applications de communication optique de 20 km. La conception est conforme à 100GbASE-LR4 de la norme IEEE 802.3-2012 Clause 88.3bm CAUI-4 puce à module norme électrique UIT-T G.959.1-2012-02. Le module convertit 4 canaux d'entrée (ch) de 25,78 Gbps en 27,95 Gbps de données électriques en signaux optiques à 4 voies,et les multiplexe en un seul canal pour une transmission optique de 100 Gb/sÀ l'inverse, du côté du récepteur, le module démultiplique optiquement une entrée de 100 Gb/s en signaux de 4 voies et les convertit en données électriques de sortie de 4 voies.
Les longueurs d'onde centrales des 4 voies sont de 1270 nm, 1290 nm, 1310 nm et 1330 nm. Il contient un connecteur LC duplex pour l'interface optique et un connecteur à 38 broches pour l'interface électrique.Pour minimiser la dispersion optique dans le système à longue distance, la fibre mono-mode (SMF) doit être appliquée dans ce module.
Caractéristiques
Applications
Paramètres optiques
| Paramètre | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | Nom de l'entreprise | |
| Taux de transmission par canal | - | 25.78125 | Le taux de débit | ||||
| Consommation d'électricité | - | 2.5 | 3.5 | W | |||
| Courant d'alimentation | Le C.I.C. | 0.75 | 1.0 | Une | |||
| Contrôle d'entrée/sortie haute tension | VIH | 2.0 | Vcc | V | |||
| Contrôle d'entrée/sortie basse tension | VIL | 0 | 0.7 | V | |||
| Le décalage entre les canaux | TSK | 150 | Je suis désolé. | ||||
| Durée de réinitialisation | 10 | Nous. | |||||
| RESETL Temps de résiliation | 100 | - Je vous en prie. | |||||
| Le pouvoir du temps | 100 | - Je vous en prie. | |||||
| Émetteur | |||||||
| Tolérance à la tension de sortie à extrémité unique | 0.3 | 4 | V | 1 | |||
| Tolérance à la tension en mode commun | 15 | MV | |||||
| Transmettre la tension différentielle d'entrée | Le titre VI | 120 | 1200 | MV | |||
| Impédance de différence d'entrée | Numéro ZIN | 80 | 100 | 120 | |||
| Jitter d'entrée dépendant des données | Le DDJ | 0.1 | Intégration | ||||
| Jitter total de la saisie de données | TJ | 0.28 | Intégration | ||||
| Récepteur | |||||||
| Tolérance à la tension de sortie à extrémité unique | 0.3 | 4 | V | ||||
| Rx Différence de tension de sortie | Vo | 600 | 800 | MV | |||
| Rx Voltage de sortie | Tr/Tf | 35 | ps | 1 | |||
| Jitter total | TJ | 0.7 | Intégration | ||||
| Jitter déterministe | Le DJ | 0.42 | Intégration | ||||
Informations relatives à la commande
| 100G QSFP28 | ||||||
| Les données de référence doivent être fournies conformément à l'annexe I. | 103.1 Gbp | 850 nm | Fonds monétaires | MTP/MPO | 100m | VCSEL 850 nm |
| Les données de référence doivent être fournies conformément à l'annexe I. | 103.1 Gbp | 1310 nm | FSM | LC duplex | 10 km | DML 1310 nm |
| Pour les appareils de type SFP28-100G | 103.1 Gbps | 1310 nm | FSM | Le LC Duplex | 25 à 40 km | 4x LEM |
| Pour les appareils de type SFP28-100G | 103.1 Gbp | 1310 nm | FSM | MTP/MPO | 500m | 4x DFB |
| Les caractéristiques de l'appareil sont les suivantes: | 103.1 Gbp | 1310 nm | FSM | MTP/MPO | 2 kilomètres | 4x DFB |
| Les éléments suivants doivent être utilisés: | 103.1 Gbp | CWDM | FSM | LC duplex | 2 kilomètres | DML CWDM |
| 1271 à 1331 nm | ||||||
| Les caractéristiques de l'appareil sont les suivantes: | 103.1 Gbp | CWDM | FSM | LC duplex | 10 km | DML CWDM |
| 1271 à 1331 nm | ||||||
Affichage des produits
Applications à réaliser:
Emballage et expédition
|
|
