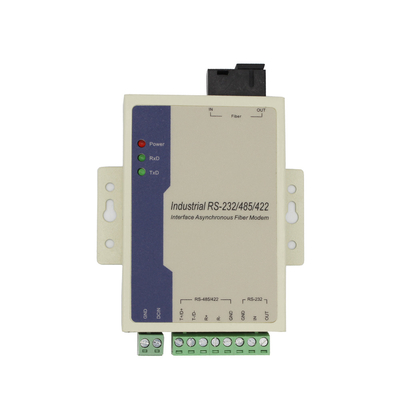

Publication périodique du SM 1310nm 1550nm à la distance optique du convertisseur 20km de fibre
Détails sur le produit:
Place of Origin: | Shenzhen, China ( mainland) |
Nom de marque: | NUFIBER |
Certification: | CE |
Numéro de modèle: | GM168SM-C20A/B |
Conditions de paiement et expédition:
Quantité de commande min: | 1 paire |
---|---|
Détails d'emballage: | L'emballage de carton, les produits sont emballés dans la norme internationale. Chaque carton est ga |
Délai de livraison: | 1-3 jours ouvrables après paiement |
Conditions de paiement: | T/T, Western Union, carte de crédit |
Capacité d'approvisionnement: | 10000 paires par mois |
Détail Infomation |
|||
Interface: | RS232/422/485 | Type de fibre: | Simplex de SM |
---|---|---|---|
Distance: | 20km | Longueur d'onde: | 1310nm/1550nm |
Connecteur de fibre: | Sc | Alimentation d'énergie: | 9-40V |
Dimension: | 100mm*69mm*22mm | Matériel: | Caisse de fer |
La température fonctionnante: | ℃ 0~50 | Garantie: | 12Months |
Surligner: | publication périodique 1550nm au convertisseur optique de fibre,publication périodique 1310nm au convertisseur optique de fibre,1550nm RS232 au convertisseur optique de fibre |
Description de produit
Publication périodique du SM 1310nm 1550nm à la distance optique du convertisseur 20km de fibre
Publication périodique au convertisseur optique RS422/RS232/RS485 de fibre à Sc 20KM du SM 1310nm/1550nm de supplément de fibre
Aperçu
Le model 168 est une sorte de plus de fibre optique MODEM d'interface de fonction et d'économie RS-232/485/422. C'est le meilleur choix pour relier RTU contrôleur POUR ACCUEILLIR ou de SCADA. Il a employé la fibre optique comme milieu de transfert, augmentent la fonction de transfert du système. Le matériel de transmission s'abstiennent menace efficace à la grève surprise, montée subite, électromagnétisme déranger sous l'environnement de scurviness.
Fonction et caractéristique
a) interface de soutien RS-232/RS-485/RS-422
b) asynchrone, point par point, taux jusqu'à 120Kbps
c) entrée de volt de C.C de soutien 9V~40V, consommation 2W
d) protection de montée subite de 1500W, protection 15KV statique
e) noeud de soutien 32 de port de RS-485/422 (noeud bien choisi de main-tailleur 128 de boîte)
f) longueur d'onde de fonctionnement : 1310nm
g) le taux de signal d'essai automatique, l'automobile zéro de retard transmettent
Directive de représentation
Interface : appui EIARS-232, 485, norme 422
Taux : 0-500Kbps
Transmettez la distance : RS-232 port 15m, RS-485/422 port 1500m, 2KM à plusieurs modes de fonctionnement gauches optiques, 20KM unimodaux
Environnement de travail : 0℃ à 60℃
Directive d'aspect
Type d'interface : TB de 8 bits, interface bien choisie à plusieurs modes de fonctionnement de ST/SC/FC, interface bien choisie unimodale de FC/SC/ST
L*W*H : 100mm*69mm*22mm
Shell : Fer
Couleur : Blanc
Poids : 230g
Le Pin définissent
Interface de puissance
LA terre --------- La terre
DCIN --------- entrée 9-40V
Interface de fibre optique
DANS --------- Entrée de fibre optique
SORTIE --------- Sortie de fibre optique
Port RS-485/422
T+/D+ --------- RS-422 envoient + RS-485 +
T-/D- --------- RS-422 envoient -/RS-485-
R+ --------- RS-422 a reçu +
R -------- RS-422 a reçu –
LA terre --------- La terre
Port RS-232
DANS --------- Entrée RS-232
SORTIE --------- Sortie RS-232
LA terre --------- La terre
Le voyant de signalisation expliquer
Puissance : Indication de puissance
RxD : L'interface de fibre optique reçoivent l'indication
TxD : L'interface de fibre optique envoient l'indication
Applications
Produits
L'information de commande
Modèle non. |
Spécifications |
GM168MM-C2 |
RS232/485/422 À LA FIBRE, à plusieurs modes de fonctionnement conjuguent |
GM168SM-C20 |
RS232/485/422 À LA FIBRE, double fibre de mode unitaire, 20KM, Sc |
GM168SM-C40 |
RS232/485/422 À LA FIBRE, double fibre de mode unitaire, 40KM, Sc |
GM168SM-C20A/B |
RS232/485/422 À LA FIBRE, fibre simple de mode unitaire, 20KM, Sc |
GM168SM-C40A/B |
RS232/485/422 À LA FIBRE, fibre simple de mode unitaire, 40KM, Sc |
