Publication périodique au convertisseur optique RS485/422/232 de fibre à l'alimentation d'énergie du modem DC24V de fibre

Aperçu

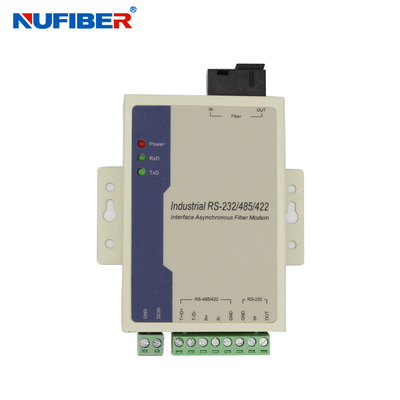

Le model 168 est une sorte de plus de fibre optique MODEM d'interface de fonction et d'économie RS-232/485/422. C'est le meilleur choix pour relier RTU contrôleur POUR ACCUEILLIR ou de SCADA. Il a employé la fibre optique comme milieu de transfert, augmentent la fonction de transfert du système. Le matériel de transmission s'abstiennent menace efficace à la grève surprise, montée subite, électromagnétisme déranger sous l'environnement de scurviness.

Fonction et caractéristique

a) interface de soutien RS-232/RS-485/RS-422
b) asynchrone, point par point, taux jusqu'à 120Kbps
c) entrée de volt de C.C de soutien 9V~40V, consommation 2W
d) protection de montée subite de 1500W, protection 15KV statique
e) noeud de soutien 32 de port de RS-485/422 (noeud bien choisi de main-tailleur 128 de boîte)
f) longueur d'onde de fonctionnement : 1310nm
g) le taux de signal d'essai automatique, l'automobile zéro de retard transmettent

Directive de représentation

Interface : appui EIARS-232, 485, norme 422
Taux : 0-500Kbps
Transmettez la distance : RS-232 port 15m, RS-485/422 port 1500m, 2KM à plusieurs modes de fonctionnement gauches optiques, 20KM unimodaux
Environnement de travail : 0℃ à 60℃

Directive d'aspect

Type d'interface : TB de 8 bits, interface bien choisie à plusieurs modes de fonctionnement de ST/SC/FC, interface bien choisie unimodale de FC/SC/ST
L*W*H : 100mm*69mm*22mm
Shell : Fer
Couleur : Blanc
Poids : 230g

Le Pin définissent

Interface de puissance
LA terre --------- La terre
DCIN --------- entrée 9-40V
Interface de fibre optique
DANS --------- Entrée de fibre optique
SORTIE --------- Sortie de fibre optique
Port RS-485/422
T+/D+ --------- RS-422 envoient + RS-485 +
T-/D- --------- RS-422 envoient -/RS-485-
R+ --------- RS-422 a reçu +
R -------- RS-422 a reçu –
LA terre --------- La terre
Port RS-232
DANS --------- Entrée RS-232
SORTIE --------- Sortie RS-232
LA terre --------- La terre

Le voyant de signalisation expliquer

Puissance : Indication de puissance
RxD : L'interface de fibre optique reçoivent l'indication
TxD : L'interface de fibre optique envoient l'indication
