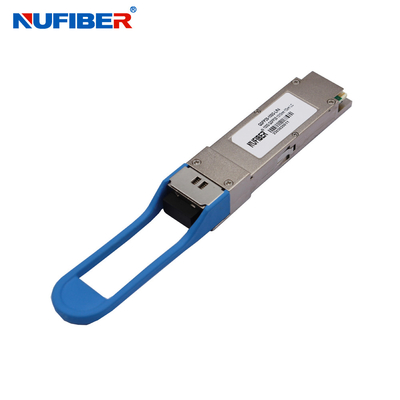

Cisco compatible avec le connecteur LC 100G QSFP28 LR4 Duplex SM 1310nm de 10 km
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | NUFIBER |
| Certification: | CE FCC Rohs |
| Numéro de modèle: | QSFP28-100G-LR4 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Détails d'emballage: | plat 4pcs/plastic, |
| Délai de livraison: | Dans 1-3 jours de travail |
| Conditions de paiement: | L/C, T/T, Western Union, carte de crédit |
| Capacité d'approvisionnement: | 10 000 PCs par mois |
|
Détail Infomation |
|||
| Taux de données: | 100Gb/s | Longueur d'onde: | 1270-1330nm (1310nm) |
|---|---|---|---|
| Distance: | 10 km | Connecteur: | LC |
| DDM: | Le soutien | Type de fibre: | Mode unique |
| Énergie électrique: | 3.3V | Température de fonctionnement: | 0 à 70°C |
| Garantie: | 1 année | Compatibilité: | Huawei, Cisco, HP, H3C… |
| Produit de fabrication: | - Oui, oui. | ||
Description de produit
100G QSFP28 LR4 Transcepteur Duplex 1310nm 10km Connecteur LC Duplex compatible avec Cisco
Définition
Le QSFP28-100G-LR4 est un module émetteur-récepteur conçu pour des applications de communication optique de 20 km. La conception est conforme à 100GbASE-LR4 de la norme IEEE 802.3-2012 Clause 88.3bm CAUI-4 puce à module norme électrique UIT-T G.959.1-2012-02. Le module convertit 4 canaux d'entrée (ch) de 25,78 Gbps en 27,95 Gbps de données électriques en signaux optiques à 4 voies,et les multiplexe en un seul canal pour une transmission optique de 100 Gb/sÀ l'inverse, du côté du récepteur, le module démultiplique optiquement une entrée de 100 Gb/s en signaux de 4 voies et les convertit en données électriques de sortie de 4 voies.
Les longueurs d'onde centrales des 4 voies sont de 1270 nm, 1290 nm, 1310 nm et 1330 nm. Il contient un connecteur LC duplex pour l'interface optique et un connecteur à 38 broches pour l'interface électrique.Pour minimiser la dispersion optique dans le système à longue distance, la fibre mono-mode (SMF) doit être appliquée dans ce module.
Caractéristiques
- Conception MUX/DEMUX à 4 voies
- TOSA / ROSA CWDM intégré pour une portée maximale de 20 km sur SMF
- Prise en charge de 100GBASE-CWDM4 pour un débit de ligne de 103,125 Gbps et OTU4 pour un débit de ligne de 111,81 Gbps
- Largeur de bande globale > 100 Gbps
- Connecteurs LC duplex
- Conforme à la norme IEEE 802.3-2012 Clause 88 de la norme IEEE 802.3bm CAUI-4 pour la mise en œuvre de la norme électrique ITU-T G.959.1-2012-02 norme ·
- Fonctionnement d'une seule alimentation +3,3 V
- Fonctions de diagnostic numérique intégrées
- Plage de température de 0 à 70 °C
- Partie conforme à la directive RoHS
Applications
- Réseau local (LAN)
- Réseau à large bande (WAN)
- Commutateurs Ethernet et applications de routeur
Paramètres optiques
| Paramètre | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | Nom de l'entreprise | |
| Taux de transmission par canal | - | 25.78125 | Le taux de débit | ||||
| Consommation d'électricité | - | 2.5 | 3.5 | W | |||
| Courant d'alimentation | Le C.I.C. | 0.75 | 1.0 | Une | |||
| Contrôle d'entrée/sortie haute tension | VIH | 2.0 | Vcc | V | |||
| Contrôle d'entrée/sortie basse tension | VIL | 0 | 0.7 | V | |||
| Le décalage entre les canaux | TSK | 150 | Je suis désolé. | ||||
| Durée de réinitialisation | 10 | Nous. | |||||
| RESETL Temps de résiliation | 100 | ms | |||||
| Le pouvoir du temps | 100 | ms | |||||
| Émetteur | |||||||
| Tolérance à la tension de sortie à extrémité unique | 0.3 | 4 | V | 1 | |||
| Tolérance à la tension en mode commun | 15 | MV | |||||
| Transmettre la tension différentielle d'entrée | Le titre VI | 120 | 1200 | MV | |||
| Impédance de différence d'entrée | Numéro ZIN | 80 | 100 | 120 | |||
| Jitter d'entrée dépendant des données | Le DDJ | 0.1 | Intégration | ||||
| Jitter total de la saisie de données | TJ | 0.28 | Intégration | ||||
| Récepteur | |||||||
| Tolérance à la tension de sortie à extrémité unique | 0.3 | 4 | V | ||||
| Rx Différence de tension de sortie | Vo | 600 | 800 | MV | |||
| Rx Voltage de sortie | Tr/Tf | 35 | ps | 1 | |||
| Jitter total | TJ | 0.7 | Intégration | ||||
| Jitter déterministe | Le DJ | 0.42 | Intégration | ||||
Informations relatives à la commande
| 100G QSFP28 | ||||||
| Les données de référence doivent être fournies conformément à l'annexe I. | 103.1 Gbp | 850 nm | Fonds monétaires | MTP/MPO | 100m | VCSEL 850 nm |
| Les données de référence doivent être fournies conformément à l'annexe I. | 103.1 Gbp | 1310 nm | FSM | LC duplex | 10 km | DML 1310 nm |
| Pour les appareils de type SFP28-100G | 103.1 Gbps | 1310 nm | FSM | Le LC Duplex | 25 à 40 km | 4x LEM |
| Pour les appareils de type SFP28-100G | 103.1 Gbp | 1310 nm | FSM | MTP/MPO | 500m | 4x DFB |
| Les caractéristiques de l'appareil sont les suivantes: | 103.1 Gbp | 1310 nm | FSM | MTP/MPO | 2 kilomètres | 4x DFB |
| Les éléments suivants doivent être utilisés: | 103.1 Gbp | CWDM | FSM | LC duplex | 2 kilomètres | DML CWDM |
| 1271 à 1331 nm | ||||||
| Les caractéristiques de l'appareil sont les suivantes: | 103.1 Gbp | CWDM | FSM | LC duplex | 10 km | DML CWDM |
| 1271 à 1331 nm | ||||||
