| Nombre De Pièces: | 1 Paire |
| Emballage Standard: | Le carton packaing, les produits sont emballés dans la norme internationale. Chaque carton est garni |
| Période De Livraison: | 1-3 jours ouvrables après paiement |
| Méthode De Paiement: | T/T, Western Union, carte de crédit |
| Capacité D'approvisionnement: | 10000 paires par mois |

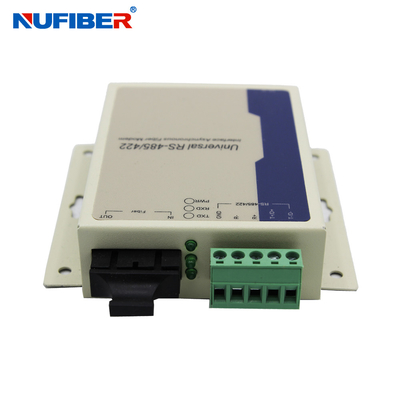

GM268SM-C20 Convertisseur série à fibre RS485/422 à convertisseur à fibre SM Duplex 1310nm 20KM SC
Lignes directrices relatives aux performances
Interface: prise en charge de l'EIE La norme RS-485 et RS-422
Taux: 0 à 120 Kbps
Distance de transmission: port RS-485/422 1200m, port optique multi-mode 2km, mode unique 20km
Environnement de travail: -25°Cà 70°C
.
Lignes directrices concernant l'apparence
Type d'interface: bloc terminal 5 bits (RS-485/422), interface ST/SC/FC multi-mode, interface FC/SC/ST mono-mode
L*W*H: 100 mm*69 mm*22 mm
Coquille: fer
Couleur: Blanc
Poids: 230 g
Définir le pin
Interface à fibre optique
IN --------- Entrée en fibre optique
OUT --------- Sortie de fibre optique
Port RS-422
T+ --------- RS-422 Envoyer +
T- --------- RS-422 Envoyer -
R+ --------- RS-422 Reçu +
R- -------- RS-422 Reçu
GND --------- Sur le sol
Port RS-485
D+ --------- RS-485+
D- --------- RS-485-
GND --------- Sur le sol
L'indicateur de lumière explique
Puissance: indication de la puissance
RxD: Interface de fibre optique recevant une indication
TxD: Indication d'envoi de l'interface à fibre optique
Définition
Le modèle 268 est une sorte de modem à fibre optique RS-485/422 plus fonctionnel et économique.augmenter la fonction de transfert du système- Les équipements de communication s'abstiennent de menace efficace à la foudre, sursaut, perturbation électromagnétique dans l'environnement sécurisé.
Fonction et caractéristique
a) Prise en charge de l'interface RS-485/RS-422
b) Asynchrone, point à point, vitesse jusqu'à 120 Kbps
c) Prise en charge de l'alimentation en courant continu de 5 V
d) Protection contre les surtensions de 1500 W, protection contre les surtensions statiques de 15 KV
e) Support de port RS-485/422 32 nœuds (peut choisir manuellement 128 nœuds)
f) Longueur d'onde de travail: 1310 nm
g) Débit automatique du signal de test, transmission automatique sans retard
Applications
Produits
Informations sur les commandes
| Le numéro de modèle. | Spécification |
| Le produit doit être présenté dans un emballage de qualité supérieure. | RS485/422 à la fibre, à double fibre multimode, 2 km, SC |
| Le numéro de série est le numéro de série de l'appareil | RS485/422 à la fibre, mode unique à double fibre, 20 km, SC |
| Le groupe GM268SM-C40 | RS485/422 à la fibre, mode unique à double fibre, 40 km, SC |
| Le système de contrôle de l'équipement doit être conforme à l'annexe II. | RS485/422 à la fibre, mode unique à la fibre unique, 20 km, SC |
| Le système de contrôle de l'équipement doit être conforme à l'annexe II. | RS485/422 à la fibre, mode unique à la fibre unique, 40 km, SC |
Emballage et expédition
|
|
