| Nombre De Pièces: | 1 morceau |
| Emballage Standard: | plat 4pcs/plastic, |
| Période De Livraison: | Dans les 1-3 jours de travail |
| Méthode De Paiement: | L / C, T / T, Western Union, carte de crédit |
| Capacité D'approvisionnement: | 10 000 PC par mois |

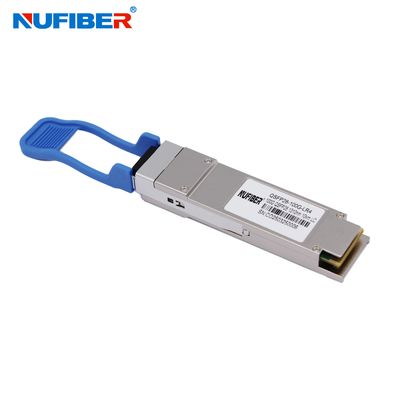

Émetteur-récepteur duplex QSFP28 100G compatible avec Cisco Huawei H3C
Émetteur-récepteur QSFP28 100 Gb/s 10 km duplex SM 1310 nm LR4 compatible avec Cisco/Huawei/H3C
(QSFP28-100G-LR4)
Émetteur-récepteur QSFP28 100 Gb/s 20 km
Connecteur LC duplex enfichable à chaud, monomode
1270 nm, 1290 nm, 1310 nm et 1330 nm
Le QSFP28-100G-LR4 est un module émetteur-récepteur conçu pour les applications de communication optique sur 20 km. La conception est conforme à la norme 100GbASE-LR4 de la norme IEEE 802.3-2012 Clause 88, à la norme électrique IEEE 802.3bm CAUI-4 puce à module et à la norme ITU-T G.959.1-2012-02. Le module convertit 4 canaux d'entrée (ch) de données électriques de 25,78 Gbit/s à 27,95 Gbit/s en signaux optiques à 4 voies, et les multiplexe en un seul canal pour une transmission optique de 100 Gb/s. Inversement, du côté du récepteur, le module démultiplexe optiquement une entrée de 100 Gb/s en signaux à 4 voies et les convertit en données électriques de sortie à 4 voies.
Les longueurs d'onde centrales des 4 voies sont de 1270 nm, 1290 nm, 1310 nm et 1330 nm. Il contient un connecteur LC duplex pour l'interface optique et un connecteur à 38 broches pour l'interface électrique. Pour minimiser la dispersion optique dans le système longue distance, une fibre monomode (SMF) doit être appliquée dans ce module.
Caractéristiques
Applications
Paramètres optiques
| Paramètre | Symbole | Min | Typ | Max | Unité | Remarque | |
| Débit de données par canal | - | 25,78125 | Gbit/s | ||||
| Consommation d'énergie | - | 2,5 | 3,5 | W | |||
| Courant d'alimentation | Icc | 0,75 | 1,0 | A | |||
| Tension d'entrée/sortie de contrôle-Haut | VIH | 2,0 | Vcc | V | |||
| Tension d'entrée/sortie de contrôle-Bas | VIL | 0 | 0,7 | V | |||
| Asymétrie inter-canal | TSK | 150 | Ps | ||||
| Durée de RESETL | 10 | Us | |||||
| Temps de désactivation de RESETL | 100 | ms | |||||
| Temps de mise sous tension | 100 | ms | |||||
| Émetteur | |||||||
| Tolérance de tension de sortie à extrémité unique | 0,3 | 4 | V | 1 | |||
| Tolérance de tension en mode commun | 15 | mV | |||||
| Tension différentielle d'entrée de transmission | VI | 120 | 1200 | mV | |||
| Impédance différentielle d'entrée de transmission | ZIN | 80 | 100 | 120 | |||
| Gigue d'entrée dépendante des données | DDJ | 0,1 | UI | ||||
| Gigue totale d'entrée de données | TJ | 0,28 | UI | ||||
| Récepteur | |||||||
| Tolérance de tension de sortie à extrémité unique | 0,3 | 4 | V | ||||
| Tension différentielle de sortie Rx | Vo | 600 | 800 | mV | |||
| Tension de montée et de descente de sortie Rx | Tr/Tf | 35 | ps | 1 | |||
| Gigue totale | TJ | 0,7 | UI | ||||
| Gigue déterministe | DJ | 0,42 | UI | ||||
Informations de commande
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103,1 Gbit/s | 850 nm | MMF | MTP/MPO | 100 m | VCSEL 850 nm |
| QSFP28-100G-LR4 | 103,1 Gbit/s | 1310 nm | SMF | LC duplex | 10 km | DML 1310 nm |
| QSFP28-100G-ER4 | 103,1 Gbit/s | 1310 nm | SMF | LC Duplex | 25 km-40 km | 4x EML |
| QSFP28-100G-PSM4 | 103,1 Gbit/s | 1310 nm | SMF | MTP/MPO | 500 m | 4x DFB |
| QSFP28-100G-LR-S | 103,1 Gbit/s | 1310 nm | SMF | MTP/MPO | 2 km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103,1 Gbit/s | CWDM | SMF | LC duplex | 2 km | DML CWDM |
| 1271~1331 nm | ||||||
| QSFP28-100G-CWDM4-L | 103,1 Gbit/s | CWDM | SMF | LC duplex | 10 km | DML CWDM |
| 1271~1331 nm | ||||||
Présentation des produits :
Applications :
Emballage et expédition
|
|
