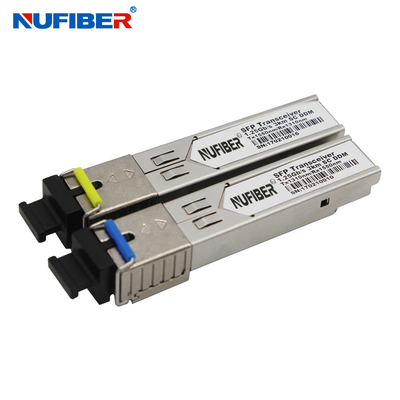

Émetteur-récepteur 1310nm 1550nm RoHS de GE-BX03-SM1310S 3km 1.25G SFP conforme
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | NuFiber |
| Certification: | CE FCC |
| Numéro de modèle: | GE-BX03-SM1310S |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 paire |
|---|---|
| Détails d'emballage: | 10pcs/plastic sac, 500pcs/carton, taille de carton : 455*328*280mm |
| Délai de livraison: | 1-3 jours de travail |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 100 000 PCs par mois |
|
Détail Infomation |
|||
| Vitesse: | 1.25Gb/s | Longueur d'onde: | 1310nm/1550nm |
|---|---|---|---|
| Distance: | 3km | Connecteur: | Sc |
| DDM: | Appui | Type de fibre: | Fibre simple unimodale |
| Alimentation d'énergie: | 3.3V | Compatibilité: | Cisco, Huawei, HP… |
| Fabricant: | Oui | Temp travaillant.: | 0~70℃ |
| Garantie: | 3 ans | ||
| Surligner: | GE-BX03-SM1310S,émetteur-récepteur de 3km 1.25G SFP,émetteur-récepteur RoHS de 1.25G SFP conforme |
||
Description de produit
Sc 1310nm/1550nm DDM unimodal de la fibre simple 3km d'émetteur-récepteur de 1.25Gb/s SFP
Description
Les émetteurs-récepteurs du GE-BX03-SM1310S et du GE-BX03-SM1550S de NuFiber sont une haute performance, module rentable qui ont une interface simple d'optique de Sc. Ils sont compatibles avec l'accord que l'on peut brancher de Multi-approvisionnement de petit facteur de forme (MSA) et les fonctions de diagnostics de Digital sont disponibles par l'intermédiaire de l'autobus périodique à 2 fils spécifiques dans SFF-8472. La section de récepteur emploie un récepteur de PIN et l'émetteur utilise un laser de point de gel de 1310 nanomètre, jusqu'au lien 12dB pour bouger pour assurer cette application de l'Ethernet 3km du module 1000Base-LX.
Caractéristiques
- Jusqu'aux liaisons de transmission de données 1.25Gb/s
- Chaud-que l'on peut brancher
- Connecteur simple de Sc
- Jusqu'à 3 kilomètres sur 9/125μm SMF
- émetteur de laser du point de gel 1310nm
- détecteur photoélectrique de PIN 1550nm
- Alimentation d'énergie simple de +3.3V
- Surveillant l'interface conforme avec SFF-8472
- Puissance maximum <1w>
- Gamme de température de fonctionnement commerciale industrielle de /Extended/ : -40°C à 85°C/-5°C à 85°C/-0°C à la version 70°C disponible
- RoHS conforme et sans plomb
Applications
- Ethernet 1000Base-LX
- Métro/réseaux d'Access
- la Manche 1×Fiber
- D'autres liens optiques
Paramètres optiques (= VCC = 3,135 à 3,465 volts SUPÉRIEURS de °C -40 à 85,)
| Paramètre | Symbole | Mn. | Typique | Maximum. | Unité | Note |
| Section d'émetteur : | ||||||
| Longueur d'onde centrale | λc | 1270 | 1310 | 1600 | nanomètre | |
| Largeur spectrale (RMS) | σRMS | 4 | nanomètre | |||
| De puissance de sortie optique | Tacaud | -9 | -3 | dBm | 1 | |
| Rapport d'extinction | ER | 9 | DB | |||
| Temps optique de hausse/automne | TR/tf | 260 | picoseconde | 2 | ||
| Bruit relatif d'intensité | RIN | -120 | dB/Hz | |||
| Contribution totale de frousse | TX Δ TJ | 0,284 | UI | 3 | ||
| Masque d'oeil pour la sortie optique | Conforme avec IEEE802.3 z (sécurité des lasers de classe 1) | |||||
| Section de récepteur : | ||||||
| Longueur d'onde optique d'entrée | λc | 1530 | 1550 | 1570 | nanomètre | |
| Surcharge de récepteur | Pol | -3 | dBm | 4 | ||
| Sensibilité de RX | Sénateur | -21 | dBm | 4 | ||
| RX_LOS affirment | VISIBILITÉ DIRECTE A | -35 | dBm | |||
| RX_LOS De-affirment | VISIBILITÉ DIRECTE D | -22 | dBm | |||
| Hystérésis de RX_LOS | VISIBILITÉ DIRECTE H | 0,5 | DB | |||
| Caractéristiques générales : | ||||||
| Débit | BR | 1,25 | Gb/s | |||
| A mordu le taux d'erreurs | JUJUBES | 10-12 | ||||
| Longueur de lien soutenu maximale sur 9/125μm SMF@1.25Gb /s | LMAX | 3 | kilomètre | |||
| Budget de système total | Livre | 12 | DB | |||
L'information de commande
| Émetteur-récepteur de BiDi SFP | ||
| Numéro de la pièce | Description de produit | |
| émetteur-récepteur de 155Mb/s SFP | ||
| FE-BX20-SM1310/1550 | 155Mbps, SM 20km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| FE-BX40-SM1310/1550 | 155Mbps, SM 40km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| FE-BX80-SM1310/1550 | 155Mbps, SM 80km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| FE-BX100-SM1310/1550 | 155Mbps, SM 120km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| émetteur-récepteur de 1.25Gbps SFP | ||
| GE-BX10-SM1310/1550 | 1.25Gbps, SM 10km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| GE-BX20-SM1310/1550 | 1.25Gbps, SM 20km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| GE-BX40-SM1310/1550 | 1.25Gbps, SM 40km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| GE-BX60-SM1310/1550 | 1.25Gbps, SM 60km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| GE-BX80-SM1310/1550 | 1.25Gbps, SM 80km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| GE-BX100-SM1310/1550 | 1.25Gbps, SM 120km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
| émetteur-récepteur de 10Gbps SFP+ | ||
| SFP-10G-BX20-SM1330/1270 | 10Gbps, SM 20km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm | |
| SFP-10G-BX40-SM1330/1270 | 10Gbps, SM 40km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm | |
| SFP-10G-BX60-SM1330/1270 | 10Gbps, SM 60km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm | |
| SFP-10G-BX80-SM1490/1550 | 10Gbps, SM 80km LC, DDM 0°C~+70°C de BiDi 1490nm/1550nm | |
| Émetteur-récepteur de XFP | ||
| XFP-BX20-SM1330/1270 | 10Gbps, SM 20km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm | |
| XFP-BX40-SM1330/1270 | 10Gbps, SM 40km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm | |
| XFP-BX60-SM1330/1270 | 10Gbps, SM 60km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm | |
Exposition de produit
Packaing et expédition
Exposition d'usine
