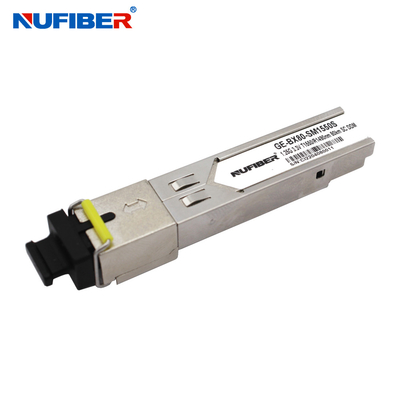

1.25G module de WDM SFP, émetteur-récepteur de Bidi SFP de gigabit de 80km 1490nm/1550nm
Détails sur le produit:
Lieu d'origine: | La Chine |
Nom de marque: | NUFIBER |
Certification: | CE FCC |
Numéro de modèle: | GE-BX80-SM1490/1550S |
Conditions de paiement et expédition:
Quantité de commande min: | 1 paire |
---|---|
Détails d'emballage: | 10pcs/plastic sac, 500pcs/carton, taille de carton : 455*328*280mm |
Délai de livraison: | 1-3 jours ouvrables |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 100 000 pièces par mois |
Détail Infomation |
|||
Vitesse: | 1,25 Go/s | Longueur d'onde: | 1490nm/1550nm |
---|---|---|---|
Distance: | 80KM | Connecteur: | CS |
DDM: | Appui | Type de fibre: | Fibre simple unimodale |
Alimentation d'énergie: | 3.3V | Compatibilité: | Cisco, Huawei, HP… |
Fabricant: | Oui | Température de travail.: | 0~70℃ |
Surligner: | 1.25G module de WDM SFP,émetteur-récepteur optique de 1550nm SFP,émetteur-récepteur de 1490nm Bidi SFP |
Description de produit
1.25G émetteur-récepteur optique de l'émetteur-récepteur 1490nm/1550nm SFP de Bidi SFP de gigabit du module 80km de WDM SFP
Description
Les émetteurs-récepteurs du GE-BX80-SM1490S et du GE-BX80-SM1550S de NuFiber sont une haute performance, module rentable qui ont une interface simple d'optique de Sc. Ils sont compatibles avec l'accord que l'on peut brancher de Multi-approvisionnement de petit facteur de forme (MSA) et les fonctions de diagnostics de Digital sont disponibles par l'intermédiaire de l'autobus périodique à 2 fils spécifiques dans SFF-8472. La section de récepteur emploie un récepteur de PIN et l'émetteur utilise 1490 un laser du nanomètre DFB, jusqu'au lien 22dB pour bouger pour assurer cette application de l'Ethernet 80km du module 1000Base-ZX
Caractéristiques
- Jusqu'aux liaisons de transmission de données 1.25Gb/s
- Chaud-que l'on peut brancher
- Connecteur simple de Sc
- Jusqu'à 80 kilomètres sur 9/125μm SMF
- émetteur de laser de 1490nm DFP
- détecteur photoélectrique de PIN 1550nm
- Alimentation d'énergie simple de +3.3V
- Surveillant l'interface conforme avec SFF-8472
- Puissance maximum <1w>
- Gamme de température de fonctionnement commerciale industrielle de /Extended/ : -40°C à 85°C/-5°C à 85°C/-0°C à la version 70°C disponible
- RoHS conforme et sans plomb
Applications
- Ethernet 1000Base-LX
- Métro/réseaux d'Access
- la Manche 1×Fiber
- D'autres liens optiques
Paramètres optiques (= VCC = 3,135 à 3,465 volts SUPÉRIEURS de °C -40 à 85,)
Paramètre | Symbole | Mn. | Typique | Maximum. | Unité | Note |
Section d'émetteur : | ||||||
Longueur d'onde centrale | λc | 1270 | 1310 | 1600 | nanomètre | |
Largeur spectrale (RMS) | σRMS | 4 | nanomètre | |||
De puissance de sortie optique | Tacaud | -9 | -3 | dBm | 1 | |
Rapport d'extinction | ER | 9 | DB | |||
Temps optique de hausse/automne | TR/tf | 260 | picoseconde | 2 | ||
Bruit relatif d'intensité | RIN | -120 | dB/Hz | |||
Contribution totale de frousse | TX Δ TJ | 0,284 | UI | 3 | ||
Masque d'oeil pour la sortie optique | Conforme avec IEEE802.3 z (sécurité des lasers de classe 1) | |||||
Section de récepteur : | ||||||
Longueur d'onde optique d'entrée | λc | 1530 | 1550 | 1570 | nanomètre | |
Surcharge de récepteur | Pol | -3 | dBm | 4 | ||
Sensibilité de RX | Sénateur | -24 | dBm | 4 | ||
RX_LOS affirment | VISIBILITÉ DIRECTE A | -40 | dBm | |||
RX_LOS De-affirment | VISIBILITÉ DIRECTE D | -25 | dBm | |||
Hystérésis de RX_LOS | VISIBILITÉ DIRECTE H | 0,5 | DB | |||
Caractéristiques générales : | ||||||
Débit | BR | 1,25 | Gb/s | |||
A mordu le taux d'erreurs | JUJUBES | 10-12 | ||||
Longueur de lien soutenu de maximum sur 9/125μm SMF@1.25Gb /s | LMAX | 20 | kilomètre | |||
Budget de système total | Livre | 14 | DB |
L'information de commande
Émetteur-récepteur de BiDi SFP | ||
Numéro de la pièce | Description de produit | |
émetteur-récepteur de 155Mb/s SFP | ||
FE-BX20-SM1310/1550 | 155Mbps, SM 20km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
FE-BX40-SM1310/1550 | 155Mbps, SM 40km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
FE-BX80-SM1310/1550 | 155Mbps, SM 80km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
FE-BX100-SM1310/1550 | 155Mbps, SM 120km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
émetteur-récepteur de 1.25Gbps SFP | ||
GE-BX10-SM1310/1550 | 1.25Gbps, SM 10km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
GE-BX20-SM1310/1550 | 1.25Gbps, SM 20km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
GE-BX40-SM1310/1550 | 1.25Gbps, SM 40km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
GE-BX60-SM1310/1550 | 1.25Gbps, SM 60km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
GE-BX80-SM1310/1550 | 1.25Gbps, SM 80km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
GE-BX100-SM1310/1550 | 1.25Gbps, SM 120km LC, DDM 0°C~+70°C de BiDi 1310nm/1550nm | |
émetteur-récepteur de 10Gbps SFP+ | ||
SFP-10G-BX20 SM1330/1270 |
10Gbps, SM 20km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm | |
SFP-10G-BX40-SM1330/1270 | 10Gbps, SM 40km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm | |
SFP-10G-BX60-SM1330/1270 | 10Gbps, SM 60km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm | |
SFP-10G-BX80-SM1490/1550 | 10Gbps, SM 80km LC, DDM 0°C~+70°C de BiDi 1490nm/1550nm | |
Émetteur-récepteur de XFP | ||
XFP-BX20-SM1330/1270 | 10Gbps, SM 20km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm | |
XFP-BX40-SM1330/1270 | 10Gbps, SM 40km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm | |
XFP-BX60-SM1330/1270 | 10Gbps, SM 60km LC, DDM 0°C~+70°C de BiDi 1330nm/1270nm |
Exposition de produit
Packaing et expédition
Exposition d'usine
