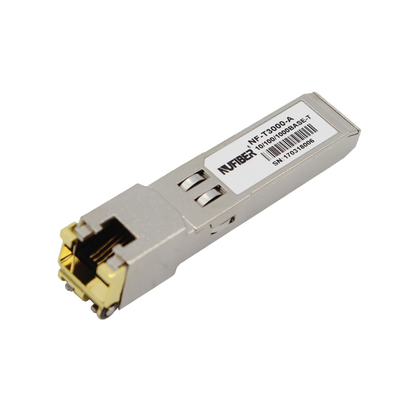

Module électrique de l'en cuivre 1.25G RJ45 SFP de gigabit 100m compatible avec Cisco
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | NUFIBER |
| Certification: | CE FCC Rohs |
| Numéro de modèle: | SFP-GE-T |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 morceau |
|---|---|
| Détails d'emballage: | 10 pièces/sac en plastique, 500 pièces/carton |
| Délai de livraison: | Dans 1-3 jours de travail |
| Conditions de paiement: | L/C, T/T, Western Union, carte de crédit |
| Capacité d'approvisionnement: | 10 000 PCs par mois |
|
Détail Infomation |
|||
| Débit: | 1.25Gb/s | Distance: | 100m |
|---|---|---|---|
| connecteur: | RJ45 | DDM: | Appui |
| Alimentation d'énergie: | 3.3V | La température fonctionnante: | 0~70℃ |
| Compatibilité: | Cisco, HP, Huawei, Finisar… | Fabricant: | oui |
| Surligner: | Module SFP RJ45 Gigabit en cuivre,module SFP RJ45 1,25 G |
||
Description de produit
Module cuivre Gigabit 1.25G Module électrique RJ45 SFP 100m compatible avec Cisco
La description
L'émetteur-récepteur SFP en cuivre GLC-T10/100/1000 est un module haute performance et économique conforme aux normes Gigabit Ethernet et 10/100/1000BASE-T, comme spécifié dans IEEE 802. 3-2002 et IEEE 802.3ab, qui prend en charge 10/100 / Débit de données de 1000 Mbps jusqu'à 100 mètres de portée sur un câble à paire torsadée non blindé de catégorie 5.Le GLC-T10/100/1000 prend en charge des liaisons de données en duplex intégral 10/100/1000 Mbps avec des signaux de modulation d'amplitude d'impulsion (PAM) à 5 niveaux.Les quatre paires du câble sont utilisées avec un débit de symboles de 250 Mbps sur chaque paire.Le GLC-T10/100/1000 fournit des informations d'identification série standard conformes à SFP MSA, accessibles avec l'adresse A0h via le protocole EEPROM CMOS série à 2 fils.Le CI physique est également accessible via un bus série à 2 fils à l'adresse ACh.
Fonctionnalités
- Liaisons de données bidirectionnelles jusqu'à 1,25 Gb/s
- Empreinte SFP enfichable à chaud
- Plage de température étendue du boîtier (-40°C à +85°C)
- Boîtier entièrement métallique pour faible EMI
- Faible dissipation de puissance
- Assemblage de connecteurs RJ-45 compacts
- Informations détaillées sur le produit dans EEPROM
- Alimentation simple +3.3V
- Accès au circuit intégré de la couche physique via un bus série à 2 fils
- Fonctionnement 10/100/1000 BASE-T dans les systèmes hôtes avec interface SGMII
- Conforme à SFP MSA
- Conforme à la norme IEEE 802.3TM-2002
- Conforme à la norme FCC 47 CFR partie 15, classe B
- Produits conformes RoHS
Applications
- 1,25 Gigabit Ethernet sur câble Cat 5
- Commutateur/routeur à commutateur/routeur lien
- E/S à grande vitesse pour les serveurs de fichiers
Paramètres optiques
| Paramètre | Symbole | Min. | Typique | Max. | Unités | Remarques/Conditions |
| Courant d'alimentation | Est | 320 | 375 | mA | Puissance maximale de 1,2 W sur toute la plage de tension et de température.Voir la note d'avertissement ci-dessous | |
| Tension d'entrée | Vcc | 3.13 | 3.3 | 3.47 | V | Référencé à GND |
| Courant de surtension | Isurge | 30 | mA | Bougie chaude au-dessus du courant d'état stable.Voir la note d'avertissement |
| Paramètre | Symbole | Min. | Max. | Unités | Remarques/Conditions |
| Sortie SFP FAIBLE | VOL | 0 | 0,5 | V | 4.7k à 10k pull-up vers host_Vcc. |
| Sortie SFP ÉLEVÉE | VOH | host_Vcc -0.5 | host_Vcc + 0,3 | V | 4.7k à 10k pull-up vers host_Vcc. |
| Entrée SFP FAIBLE | VI | 0 | 0,8 | V | 4.7k à 10k pull-up à Vcc. |
| Entrée SFP ÉLEVÉE | 2 | Vcc + 0,3 V | V | 4.7k à 10k pull-up à Vcc. |
| Ligne de transmission-SFP | ||||||
| Paramètre | Symbole | Min. | Typique | Max. | Unités | Remarques/Conditions |
| Fréquence de ligne | FL | 125 | MHz | Encodage à 5 niveaux, selon IEEE 802.3 | ||
| Impédance de sortie Tx | Zout, TX | 100 | Ohm | Différentiel | ||
| Impédance d'entrée Rx | Zine, RX | 100 | Ohm | Différentiel | ||
Informations de commande
| SFP double fibreÉmetteur-récepteur | |
| Numéro d'article | Description du produit |
| SFP 155 Mbps/sÉmetteur-récepteur | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Double LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Double LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Double LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Double LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Double LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Double LC, DDM 0°C~+70°C |
| SFP 1,25 Gbit/sÉmetteur-récepteur | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Double LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km Double LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Double LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Double LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Double LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Double LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Double LC, DDM 0°C~+70°C |
| SFP 10 Gbit/sÉmetteur-récepteur | |
| SFP+-10GB-SR | 10G SFP+ SR multimode double fibre LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM multimode double fibre LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR monomode double fibre LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Monomode double fibre LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Monomode double fibre LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Monomode double fibre LC 1550nm 80km |
| XPFÉmetteur-récepteur | |
| XFP-10G-SR | 10G XFP SR multimode double fibre LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Monomode double fibre LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Monomode double fibre LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Monomode double fibre LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR Monomode double fibre LC 1550nm 80km |
Produits Afficher
Emballage et expédition
Spectacle d'usine
