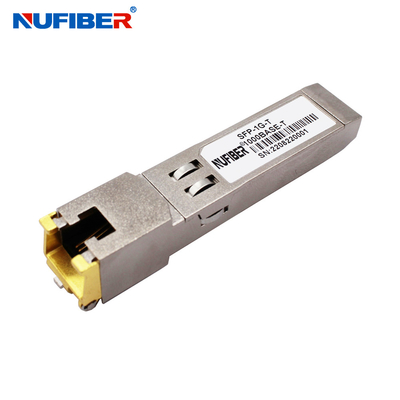

Module RJ45 100m d'émetteur-récepteur SFP en cuivre 10 / 100 / 1000BASE-T
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | NUFIBER |
| Certification: | CE FCC Rohs |
| Numéro de modèle: | SFP-GE-T |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 morceau |
|---|---|
| Détails d'emballage: | 10 pièces/sac en plastique, 500 pièces/carton |
| Délai de livraison: | Dans 1-3 jours de travail |
| Conditions de paiement: | L/C, T/T, Western Union, carte de crédit |
| Capacité d'approvisionnement: | 10 000 PCs par mois |
|
Détail Infomation |
|||
| Débit de données: | 1.25Gb/S | Distance: | 100M |
|---|---|---|---|
| Connecteur: | RJ45 | DDM: | Soutien |
| Source de courant: | 3.3V | Température de fonctionnement: | 0~70℃ |
| Compatibilité: | Cisco, HP, Huawei, Finisar… | Fabricant: | oui |
| Surligner: | Émetteur-récepteur SFP 1,25 G 100 m,Émetteur-récepteur SFP en cuivre CE |
||
Description de produit
Module émetteur-récepteur SFP cuivre RJ-45 100m personnalisé 10/100/1000BASE-T SFP
La description
L'émetteur-récepteur SFP en cuivre 10/100/1000 est un module haute performance et économique conforme aux normes Gigabit Ethernet et 10/100/1000BASE-T comme spécifié dans IEEE 802. 3-2002 et IEEE 802.3ab, qui prend en charge 10/100/1000Mbps débit de données jusqu'à 100 mètres de portée sur un câble à paire torsadée non blindé de catégorie 5.
Le GLC-T10/100/1000 prend en charge des liaisons de données en duplex intégral 10/100/1000 Mbps avec des signaux de modulation d'amplitude d'impulsion (PAM) à 5 niveaux.Les quatre paires du câble sont utilisées avec un débit de symboles de 250 Mbps sur chaque paire.
Le GLC-T10/100/1000 fournit des informations d'identification série standard conformes à SFP MSA, accessibles avec l'adresse A0h via le protocole EEPROM CMOS série à 2 fils.Le CI physique est également accessible via un bus série à 2 fils à l'adresse ACh.
Fonctionnalités
- Liaisons de données bidirectionnelles jusqu'à 1,25 Gb/s
- Empreinte SFP enfichable à chaud
- Plage de température étendue du boîtier (-40°C à +85°C)
- Boîtier entièrement métallique pour faible EMI
- Faible dissipation de puissance
- Assemblage de connecteurs RJ-45 compacts
- Informations détaillées sur le produit dans EEPROM
- Alimentation simple +3.3V
- Accès au circuit intégré de la couche physique via un bus série à 2 fils
- Fonctionnement 10/100/1000 BASE-T dans les systèmes hôtes avec interface SGMII
- Conforme à SFP MSA
- Conforme à la norme IEEE 802.3TM-2002
- Conforme à la norme FCC 47 CFR partie 15, classe B
- Produits conformes RoHS
Applications
- 1,25 Gigabit Ethernet sur câble Cat 5
- Commutateur/routeur à commutateur/routeur lien
- E/S à grande vitesse pour les serveurs de fichiers
Paramètres optiques
| Paramètre | Symbole | Min. | Typique | Max. | Unités | Remarques/Conditions |
| Courant d'alimentation | Est | 320 | 375 | mA | Puissance maximale de 1,2 W sur toute la plage de tension et de température.Voir la note d'avertissement ci-dessous | |
| Tension d'entrée | Vcc | 3.13 | 3.3 | 3.47 | V | Référencé à GND |
| Courant de surtension | Isurge | 30 | mA | Bougie chaude au-dessus du courant d'état stable.Voir la note d'avertissement |
| Paramètre | Symbole | Min. | Max. | Unités | Remarques/Conditions |
| Sortie SFP FAIBLE | VOL | 0 | 0,5 | V | 4.7k à 10k pull-up vers host_Vcc. |
| Sortie SFP ÉLEVÉE | VOH | host_Vcc -0.5 | host_Vcc + 0,3 | V | 4.7k à 10k pull-up vers host_Vcc. |
| Entrée SFP FAIBLE | VI | 0 | 0,8 | V | 4.7k à 10k pull-up à Vcc. |
| Entrée SFP ÉLEVÉE | 2 | Vcc + 0,3 V | V | 4.7k à 10k pull-up à Vcc. |
| Ligne de transmission-SFP | ||||||
| Paramètre | Symbole | Min. | Typique | Max. | Unités | Remarques/Conditions |
| Fréquence de ligne | FL | 125 | MHz | Encodage à 5 niveaux, selon IEEE 802.3 | ||
| Impédance de sortie Tx | Zout, TX | 100 | Ohm | Différentiel | ||
| Impédance d'entrée Rx | Zine, RX | 100 | Ohm | Différentiel | ||
