| Nombre De Pièces: | 1 morceau |
| Emballage Standard: | le câble de 1 morceau soit emballé dans 1 boîte, |
| Période De Livraison: | 2~3 jours |
| Méthode De Paiement: | T/T, Western Union, L/C |
| Capacité D'approvisionnement: | 100 000 PCs par mois |

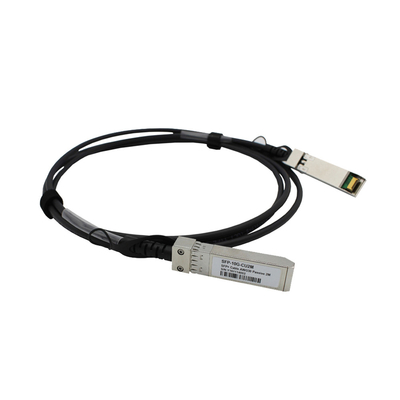

câble direct d'attache du câble 1-7meters SFP de Twinax d'en cuivre de 10G SFP+ DAC Cable Passive Direct Attach
Description
Les câbles directs d'attache de SFP+ sont conformes avec les caractéristiques SFF-8431, SFF-8432 et SFF-8472. Les divers choix de la mesure de fil sont fournis par 30 à 24 A.W.G. avec de divers choix de la longueur de câble (jusqu'à 7m).
Fonctionnalités clé
(1) conforme avec SFF-8431, 8432 et 8472 ;
(2) jusqu'au débit 10.3125Gbps par canal ;
(3) transmission jusqu'à de 7m ;
(4) température de fonctionnement : 0~70℃ ;
(5) alimentation de l'énergie 3.3V simple ;
(6) RoHS conforme.
Application
Paramètre technique
| Paramètre | Symbole | Minute | Typique | Maximum | Unité |
| Température de carter fonctionnante | Comité technique standard | 0 | 25 | 70 | °C |
| Température de stockage | Solides totaux | -40 | 85 | °C | |
| Tension d'alimentation électrique | Vcc | 3,13 | 3,3 | 3,47 | V |
| Dissipation de puissance | Palladium | 0,5 | W | ||
| Hygrométrie | Rhésus | 5 | 95 | % | |
| Débit | 10,5 | GBP |
| Type d'essai | Article d'essai | Cible | Référence |
| Élém. élect. Caractéristiques | Mode différentiel RL (SDDII) | 0,014 Unités de mesures : DB | SFF 8431 |
| Perte de retour commune de mode (SCCII) | 0.012.5Where Unités de mesures : DB | SFF 8431 | |
| APRÈS | <-26db from="" 1MHz="" to="" 11GHz=""> | / | |
| Impédance de câble équipé | 100+/-100hm Temps de montée de 30 picosecondes (20 % - 80 %) | (20%~ 80 %) | |
| Déviation de perte par insertion | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| Ambiant Caractéristiques | Température de fonctionnement | -40~85°C | Câble actionnant temp.range |
| Choc thermique | La représentation électrique rencontrent condition de spécifications | EIA-364-32D. Méthode A. TC-1. -55 10 85C, 100 les cycles, la minute 15, demeure | |
| Temp cyclique. Et humidité | La représentation électrique rencontrent condition de spécifications | EIA-364-31 méthode III, essai Cond A | |
| Jet de sel | 48 heures de pulvérisation de sel après coquille secteur corrosif moins de 5% | EIA-364-26 | |
| La vie de la température | La représentation répond à l'exigence de spécifications | EIA-364-17B avec Rhésus, humidité chauffez 85C au Rhésus de 85% pendant 500 heures | |
| Mécanique Caractéristiques | Vibration de MechanicaI | La représentation répond à l'exigence de spécifications | EIA-364-28E.11 TC-VII, essai Cond. D 15minutes dans X, Y, axe de Z. |
| Conservation de prise de câble dans la cage | 90N mn. | Aucun dommages fonctionnels pour câbler la prise au-dessous de 90N. Par rév. SFF-8432 5,0 EIA-455-6B | |
| Conservation de câble dans la prise | 90N mn. | Bride et choc par EIA-364-27B, TC-G, 3times dans 6directions, 100g, 6ms | |
| Choc mécanique | La représentation répond à l'exigence de spécifications | SFF-8432 rév. 5,0 | |
| Insertion de prise de câble | 18N (maximum) | SFF-8432 rév. 5,0 | |
| Extraction de prise de câble | 12.5N (maximum) | EIA-364-09 ; exécutez les cycles de prise taux de compagnon fiche et de douille : | |
| Longévité | Temps 50. Aucune preuves des dommages physiques | 250times/hour |
L'information de commande
| Numéro de la pièce | Débit | Longueur de câble | Mesure de fil | Connecteur | Temp. Gamme |
| 10G-DAC-1M | Jusqu'à 10,5 GBP | 1m | 30AWG | Cuivre passif | 0-70℃ |
| 10G-DAC-3M | Jusqu'à 10,5 GBP | 3m | 30AWG | Cuivre passif | 0-70℃ |
| 10G-DAC-5M | Jusqu'à 10,5 GBP | 5m | 24AWG | Cuivre passif | 0-70℃ |
| 10G-DAC-7M | Jusqu'à 10,5 GBP | 7m | 24AWG | Cuivre passif | 0-70℃ |
Exposition de produit
Expédition et emballage
FAQ
Q : Est-vous un fabricant ou une société commerciale ?
: Nous sommes fabricant professionnel de câble d'attache Direct, fournissant le service sur un seul point de vente d'OEM et d'ODM à tous les associés partout dans le monde.
Q : Vos produits sont-ils conformément à nos normes ?
: Oui, nos produits peuvent passer l'essai comme vous exigez, par exemple : CE, RoHS, ISO9001.
Q : Comment commandez-vous la qualité ?
: Nous avons le système parfait de QC (équipe d'IQC, d'IPQC, de FQC, d'OQC), les ingénieurs professionnels de produit et le système continu d'amélioration.
Q : Quelle est la garantie de produit ?
: Nous offrons 12 mois de garantie.
|
|
