| Nombre De Pièces: | 1 morceau |
| Emballage Standard: | 10pcs/plastic sac, 500pcs/carton |
| Période De Livraison: | Dans 1-3 jours de travail |
| Méthode De Paiement: | L/C, T/T, Western Union, carte de crédit |
| Capacité D'approvisionnement: | 10 000 pièces par mois |

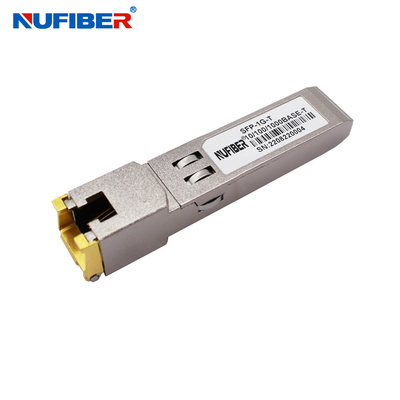

GLC-T Gigabit RJ45 Ethernet Module 10/100/1000M Transcepteur UTP en cuivre 100m
L'émetteur-récepteur SFP en cuivre GLC-T10/100/1000 est un module rentable de haute performance conforme aux normes Gigabit Ethernet et 10/100/1000BASE-T telles que spécifiées dans IEEE 802. 3-2002 et IEEE 802.3ab, qui prend en charge un débit de données de 10/100/1000Mbps jusqu'à 100 mètres sur un câble de catégorie 5 à paire tordue non blindé.Le GLC-T10/100/1000 prend en charge les liaisons de données en double plein 10/100/1000 Mbps avec des signaux de modulation d'amplitude d'impulsion (PAM) de 5 niveaux. Les quatre paires du câble sont utilisées avec un débit symbolique de 250 Mbps sur chaque paire. Le GLC-T10/100/1000 fournit des informations d'identification série standard conformes à la norme SFP MSA,qui peut être consulté avec l'adresse de A0h via le protocole CMOS EEPROM série à deux filsL'IC physique peut également être consulté via un bus série à 2 fils à l'adresse ACh.
Caractéristiques
Applications
Paramètres optiques
| Paramètre | Le symbole | Je ne sais pas. | Typique | - Je vous en prie. | Unités | Notes/conditions |
| Courant d'alimentation | Il est | 320 | 375 | - Je ne sais pas | 1.2 W de puissance maximale sur toute la plage de tension et de température. | |
| Voltage d'entrée | Vcc | 3.13 | 3.3 | 3.47 | V | Référencé à GND |
| Courant de surtension | Écoulement | 30 | - Je ne sais pas | - Le point chaud au-dessus du courant d'état constant. |
| Paramètre | Le symbole | Je ne sais pas. | - Je vous en prie. | Unités | Notes/conditions |
| Sortie SFP basse | VOL | 0 | 0.5 | V | 4.7k à 10k pour accueillir Vcc. |
| SFP de sortie élevée | VOH | L'hôte_Vcc est -0.5 | le code de l'hôte3 | V | 4.7k à 10k pour accueillir Vcc. |
| SFP Input LOW | VIL | 0 | 0.8 | V | 4.7 à 10 km à Vcc. |
| SFP entrée élevée | 2 | Vcc + 0,3 V | V | 4.7 à 10 km à Vcc. |
| L'équipement doit être équipé d'un système de freinage. | ||||||
| Paramètre | Le symbole | Je ne sais pas. | Typique | - Je vous en prie. | Unités | Notes/conditions |
| Fréquence de ligne | FL | 125 | fréquences de fréquence | Codification à 5 niveaux, selon l'IEEE 802.3 | ||
| Impédance de sortie Tx | Je vous en prie. | 100 | Ohm, c' est quoi? | Différentiel | ||
| Rx Impédance d'entrée | Zin, le RX. | 100 | Ohm, c' est quoi? | Différentiel | ||
Affichage des produits
Salon de l'usine
|
|
