| Nombre De Pièces: | 1 pièce |
| Emballage Standard: | le câble de 1 morceau soit emballé dans 1 boîte, |
| Période De Livraison: | 2~3 jours |
| Méthode De Paiement: | T/T, Western Union, L/C |
| Capacité D'approvisionnement: | 100,000 pièces par mois |
Cable de cuivre à haute vitesse 100 Gb/s QSFP28 à 4xSFP28 Passive Direct Attach 1M
Définition
L'assemblage du câble de cuivre passif QSFP28 comporte huit paires de cuivre différentielles, fournissant quatre canaux de transmission de données à des vitesses allant jusqu'à 28 Gbps par canal et répondant à 100G Ethernet,Exigences relatives au débit de données amélioré (EDR) 25G Ethernet et InfiniBand.Disponible dans une large gamme de jauges de fil - de 26AWG à 30AWG - cet ensemble de câbles en cuivre 100G présente une faible perte d'insertion et un faible décalage.
Conçu pour les applications dans les marchés des centres de données, des réseaux et des télécommunications qui nécessitent un assemblage de câbles fiable et à grande vitesse,Ce produit de nouvelle génération partage la même interface d'accouplement avec le facteur de forme QSFP + , ce qui le rend rétrocompatible avec les ports QSFP existants. QSFP28 peut être utilisé avec les applications 10G et 14G actuelles avec une marge d'intégrité du signal substantielle.
Principales caractéristiques
Compatible avec les systèmes IEEE 802.3bj, IEEE 802.3by et InfiniBand EDR
Prend en charge des débits de données globaux de 100 Gbps
Construction optimisée pour minimiser les pertes d'insertion et les conversations croisées
Compatible avec les connecteurs et les cages QSFP+ existants
Conception de la serrure à glissière tirée pour la libérer
26AWG à 30AWG câble
Configurations d'assemblage droit et de rupture disponibles
Les terminaisons de tresses de câbles personnalisées limitent le rayonnement EMI
Cartographie EEPROM personnalisable pour la signature du câble
Conforme à la réglementation RoHS
Application du projet
Commutateurs, serveurs et routeurs
Réseaux de centres de données
Les réseaux de zones de stockage
L'informatique haute performance
L'infrastructure des télécommunications et sans fil
■ Diagnostique médicale et mise en réseau
L'équipement d'essai et de mesure
Paramètre technique
| Paramètre | Le symbole | - Je vous en prie. | Typique | Je suis désolé. | Unité | Nom de l'entreprise |
| Impédance différentielle | Le TDR | 90 | 100 | 110 | Ώ | |
| Perte d'insertion | SDD21 | 8 | 22.48 | dB | à 12,8906 GHz | |
| Perte de rendement différentiel |
SDD11 SDD22 |
12.45 | Voir 1 | dB | à 0,05 à 4,1 GHz | |
| 3.12 | Voir le paragraphe 2 | dB | à 4,1 à 19 GHz | |||
| Perte de retour de sortie de mode commun à mode commun |
Résultats de l'enquête SCC22 |
2 | dB | À 0,2 à 19 GHz | ||
|
Différentiel à mode commun perte de rendement |
SCD11 Le SCD22 |
12 | Voir le paragraphe 3 | dB | à 0,01 à 12,89 GHz | |
| 10.58 | Voir le paragraphe 4 | à 12,89 à 19 GHz | ||||
|
Différentiel au mode commun Perte de conversion |
Le nombre d'équipements utilisés | 10 | dB | à 0,01 à 12,89 GHz | ||
| Voir 5 | à 12,89 à 15,7 GHz | |||||
| 6.3 | à 15,7 à 19 GHz | |||||
| Marge d'exploitation du canal | Commune | 3 | dB | |||
|
Nom de l'entreprise:
|
||||||
Dimensions mécaniques

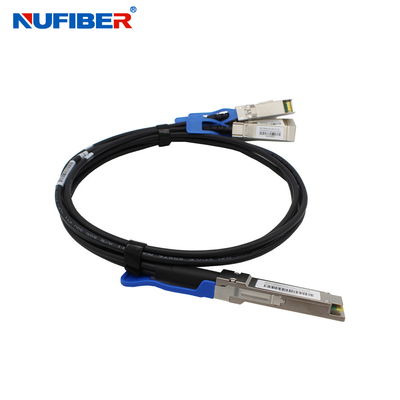

Affichage du produit
|
|
