| Nombre De Pièces: | 1 pièce |
| Emballage Standard: | le câble de 1 morceau soit emballé dans 1 boîte, |
| Période De Livraison: | 2~3 jours |
| Méthode De Paiement: | T/T, Western Union, L/C |
| Capacité D'approvisionnement: | 100,000 pièces par mois |

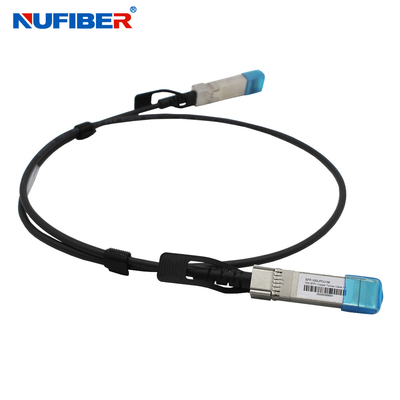

Cable de cuivre à haute vitesse 10 Gb/s SFP+ à raccordement direct Passive 10G-DAC-1M
Définition
Le câble de raccordement direct (DAC) SFP+ à haute vitesse de Nufiber offre des performances élevées dans les applications réseau 10 Gigabit Ethernet (10GbE),utilisant un connecteur SFP+ amélioré pour envoyer des données de 10 Gbps par l'intermédiaire d'un émetteur et d'un récepteur couplés sur un câble fin à deux facesIls sont conformes aux normes électriques SFF-8431, SFF-8083 et à la norme mécanique SFF-8432, norme EEPROM SFF-8472.
Principales caractéristiques
Application du projet
Paramètre technique
| Paramètre | Le symbole | - Je vous en prie. | Typique | Je suis désolé. | Unité |
| Température du boîtier de fonctionnement | Tc classique | 0 | 25 | 70 | °C |
| Température de stockage | T | - Quarante | 85 | °C | |
| Voltage de l'alimentation électrique | Vcc | 3.13 | 3.3 | 3.47 | V |
| Dissipation du pouvoir | PD | 0.5 | W | ||
| Humidité relative | RH | 5 | 95 | % | |
| Taux de données | 10.5 | Le taux de débit |
| Type d'essai | Point d'essai | Cible | Références |
| Électricité Caractéristiques | Mode différentiel RL(SDDII) | 0.01 Unité de mesure: dB | SFF 8431 |
| Perte de retour en mode commun (SCCII) | 0.01 Unité de mesure: dB | SFF 8431 | |
| Suivant | < 26 dB de 1 MHz à 11 GHz | / | |
| Impédance de l'assemblage du câble | 100+/ -100hm Temps de montée de 30 ch (20% à 80%) | (de 20% à 80%) | |
| Déviation de la perte d'insertion | -1dB≤ILD≤1dB Les fréquences de fréquence de l'appareil doivent être de 300 kHz≤f≤6 GHz. | / | |
| Environnemental Caractéristiques | Température de fonctionnement | -40 à 85 °C | Plage de température de fonctionnement du câble |
| Choc thermique | Les performances électriques répondent aux Exigence de spécification | EIA-364-32D. Méthode A. TC-1. -55 10 85C,100 cycles, 15 min, s'arrête | |
| Température et humidité cycliques | Les performances électriques répondent aux Exigence de spécification | Étude de l'efficacité de l'équipement Condition A | |
| Spray de sel | 48 heures de pulvérisation de sel après la coquille surface corrosive inférieure à 5% | ÉIA-364-26 | |
| Durée de vie à température | Les performances sont conformes aux prescriptions du cahier des charges | EIA-364-17B avec RH, humide chaleur 85C à 85% RH pendant 500 heures | |
| Les appareils électroménagers Caractéristiques | Vibrations mécaniques | Les performances sont conformes aux prescriptions du cahier des charges | EIA-364-28E.11 TC-VII, Condition d'essai D 15 minutes dans les axes X, Y et Z. |
| Retention de la prise de câble dans la cage | 90N Min. | Aucun dommage fonctionnel de la prise du câble inférieure à 90 N. Par SFF-8432 Rev 5.0 EIA-455-6B | |
| Retention du câble en prise | 90N Min. | Serrage et choc par EIA-364-27B, TC-G, 3 fois dans 6 directions, 100g, 6 ms | |
| Choc mécanique | Les performances sont conformes aux prescriptions du cahier des charges | Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:0 | |
| Intégration du câble | 18N (max.) | Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:0 | |
| Extraction de prise de câble | 12.5N (max.) | EIA-364-09; effectuer des cycles de prise de prise de prise de prise et de récipient: | |
| Durabilité | Aucune preuve de dégâts physiques. | 250 fois par heure |
Informations sur les commandes
| Numéro de la partie | Taux de données | Longueur du câble | Émetteur-récepteur | Connecteur | Plage de température |
| 10G-DAC-3M | Jusqu'à 10,5 Gbps | 3m | 30AWG | Copper actif | 0 à 70°C |
| 10G-DAC-5M | Jusqu'à 10,5 Gbps | 5 m | 24AWG | Copper actif | 0 à 70°C |
| Le numéro d'immatriculation du véhicule est: | Jusqu'à 10,5 Gbps | 7m | 24AWG | Copper actif | 0 à 70°C |
| 10G-DAC-9M | Jusqu'à 10,5 Gbps | 9m | 24AWG | Copper actif | 0 à 70°C |
| Le numéro de série est le numéro de série. | Jusqu'à 10,5 Gbps | 10m | 24AWG | Copper actif | 0 à 70°C |
| Le numéro de téléphone est le 10G-DAC-12M. | Jusqu'à 10,5 Gbps | 12m | 24AWG | Copper actif | 0 à 70°C |
| 10G-DAC-15M | Jusqu'à 10,5 Gbps | 15m | 24AWG | Copper actif | 0 à 70°C |
Affichage du produit
|
|
